Zašto Gitarske Pedale Zvuče Drugačije na Baterijama Nasuprot Napajanju?

Ovo je jedan od onih sporova gde su oba tabora pogrešna na zanimljiv način.

Jedna strana kaže da baterije bolje zvuče u fuzz-u, tačka, i poseže za rečima poput "organsko." Druga strana kaže da je volt volt i da je sve to bias očekivanja. Nijedna nije u pravu, a razlog je što zapravo postoje dva različita mehanizma u igri, imaju vrlo različite veličine, i skoro svako pripisuje efekat onom manjem.

U pravom Slightly Technical stilu, hajde da ovo rastavimo.

Kratka Verzija

• Da, razlika je stvarna, i na nekim pedalama je očigledna.
• Dominantan mehanizam je napon napajanja, ne impedansa. Sveža alkalna baterija sedi iznad 9 V; korišćena sedi znatno ispod. U tranzistorskom fuzz-u, pomeranje napona napajanja pomera svaku bias tačku u kolu, što menja gde i kako klipuje.
• Argument o impedansi koji svi ponavljaju je stvaran ali drugog reda — bitan je samo u pedalama sa malo ili nimalo filtriranja napajanja, što uglavnom znači vintage fuzz-eve i buster-e.
• Istinski važno praktično pitanje je pozitivno uzemljenje. PNP germanijumski fuzz ne može deliti daisy chain sa tvojim ostalim pedalama. To nije ton, to je kratak spoj.
• Ako želiš zvuk baterije na zahtev, ono što zapravo želiš je napajanje sa podesivim naponom. To je promenljiva koju si čuo/čula sve vreme.

Šta Svi Pogrešno Shvataju

Obe strane prave istu grešku: pretpostavljaju da je jedini posao napajanja da samo sedi tamo i daje struju.

U dobro dizajniranoj pedali, to je skoro potpuno tačno. U loše dekuplovanoj pedali — što opisuje većinu kola oko kojih se ljudi svađaju — šina napajanja je deo signalnog puta, i tretiranje kao pasivnog resursa je nerazumevanje kako kolo radi.

Ali pre nego što stignemo do toga, veći efekat, koji je mnogo manje egzotičan.

Napon napajanja: mehanizam kome niko ne odaje priznanje

Regulisano napajanje od 9 V proizvodi 9,0 V. To je cela poenta regulatora: drži tu vrednost bez obzira šta pedala vuče, od pune do prazne, zauvek.

Baterija ne.

• Sveža alkalna baterija od 9 V sedi na oko 9,5 V bez opterećenja, i malo ispod toga sa nekoliko miliampera potrošnje.
• Kako se prazni, napon na krajevima stalno pada. Sviratelji pedala rutinski troše baterije do 7 V i niže a da ne primete, jer većina pedala nastavlja da radi.
• Njen unutrašnji otpor raste kako se prazni, tako da i dalje "sag-uje" (proseda) više pod istim opterećenjem.

Tako da tokom veka jedne baterije, fuzz vidi kako mu napajanje luta od oko 9,5 V pa naniže preko 7 V. A u kolu sa diskretnim tranzistorima, napon napajanja određuje bias tačke. U Fuzz Face-u kolektor drugog tranzistora miruje negde blizu polovine napona napajanja. Spusti napon napajanja i ta radna tačka se spušta s njim, dostupan headroom se smanjuje, i klipovanje postaje progresivno asimetričnije i više gejtovano.

To je čuveni zvuk fuzz-a sa baterijom na izdisaju. Nije mistično, to je pokretna radna tačka (Q tačka), i to je jedini najveći razlog zašto baterija i napajanje zvuče drugačije.

Evo dokaza koji to potvrđuje: daj nekome napajanje sa podesivim naponom, neka ga podesi na 7,4 V, i "magija baterije" se pojavi bez ijedne baterije u kolu.

Fizika Koja Ti Zaista Treba

Baterije imaju stvarnu impedansu — više nego što ljudi misle

9 V "baterija" nije jedna ćelija, već šest ćelija u seriji, a serijski otpori se sabiraju. Ta konstrukcija je razlog zašto ovaj format ima primetno veću unutrašnju impedansu od jedne AA baterije:

• Alkalna (IEC 6LR61) — otprilike 1,5 do 3 Ω kad je sveža, znatno raste kako se prazni.
• Ugalj-cink (IEC 6F22) — otprilike 5 do 10 Ω čak i kad je sveža, jer je to šest ravnih ćelija naslaganih u omotu umesto šest pravih cilindričnih ćelija.
• Litijumska — najmanja od sve tri, i najravnija kriva pražnjenja, što je tačno razlog zašto zvuči najmanje kao "baterija."

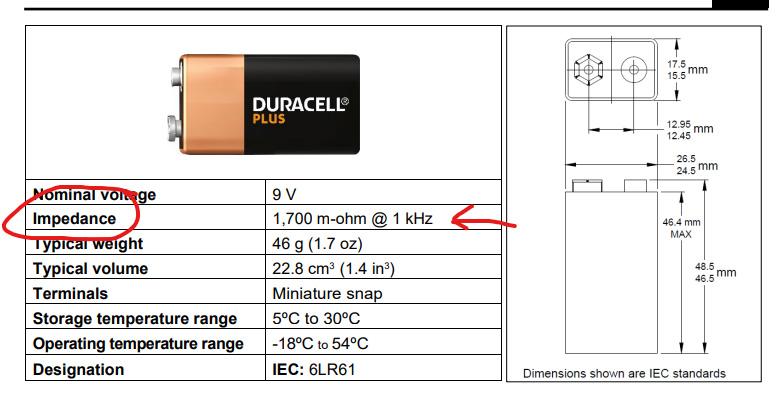

I, kao što Slika 1 pokazuje, ta impedansa nije čisto omska. Ima reaktivne komponente, varira sa frekvencijom, i varira sa temperaturom i opterećenjem. Baterija je pomalo čudna mreža sa dva izvoda, ne idealan izvor sa otpornikom ispred sebe.

Regulisana napajanja u suštini nemaju

• Prekidačka napajanja (SMPS) su kompaktna i efikasna, i emituju visokofrekventni prekidački šum koji se mora filtrirati umesto ignorisati.
• Linearna napajanja su tiša ali teža. Primeti čestu grešku ovde: njihov rezidualni ripl je na 100 ili 120 Hz, duplo veći od mrežne frekvencije, jer punotalasno ispravljanje to udvostručuje. Pravi hum na 50/60 Hz na pedalborda je skoro uvek magnetno spregnut ili petlja mase, ne ripl napajanja.
• Kako god, regulisan izlaz ima izlaznu impedansu u opsegu miliomima na DC — tri reda veličine ispod baterije. Ta razlika je ceo argument o impedansi.

Zašto šina napajanja završava u signalnom putu

Evo dela koji je istinski zanimljiv.

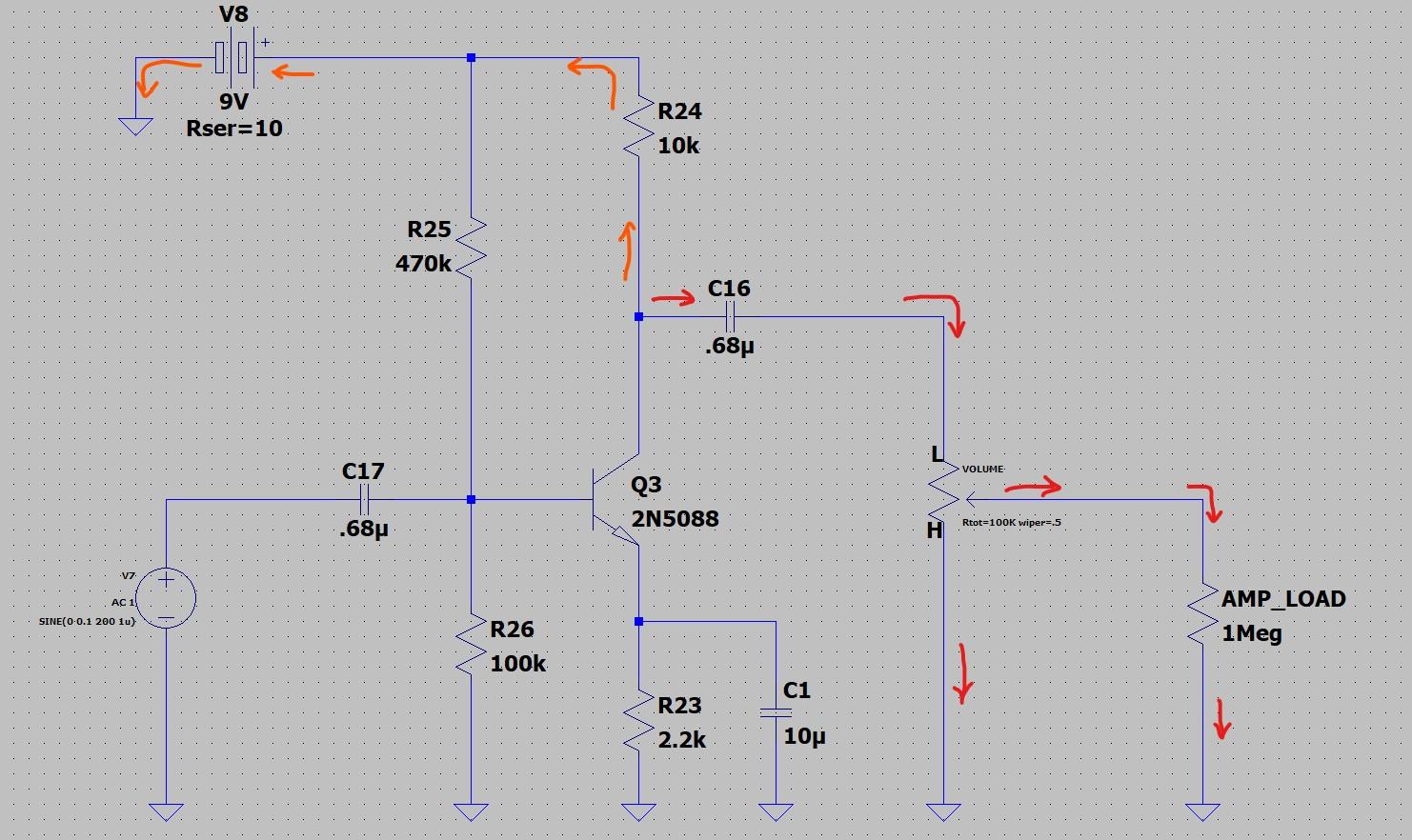

Bilo koja signalna struja koju stepen vuče mora doći odnekud i vratiti se negde. U common-emitter stepenu, kolektorski otpornik opterećenja se povezuje na šinu napajanja, tako da deo AC signalne struje teče iz napajanja, kroz kolo, i nazad ka masi.

Ako je napajanje idealan izvor, ta struja ne razvija nikakav napon i ništa se ne dešava. Ako napajanje ima impedansu, struja razvija mali AC napon na samoj šini — i pošto svaki stepen u pedali deli tu šinu, taj napon je sada spregnut u sve njih.

To je put povratne sprege kroz zajedničku impedansu, i to je pravi sadržaj argumenta o impedansi. Nije da baterija "dodaje toplinu." Baterija zatvara petlju povratne sprege između stepena koju regulisano napajanje ostavlja otvorenom.

Kondenzator koji to isključuje

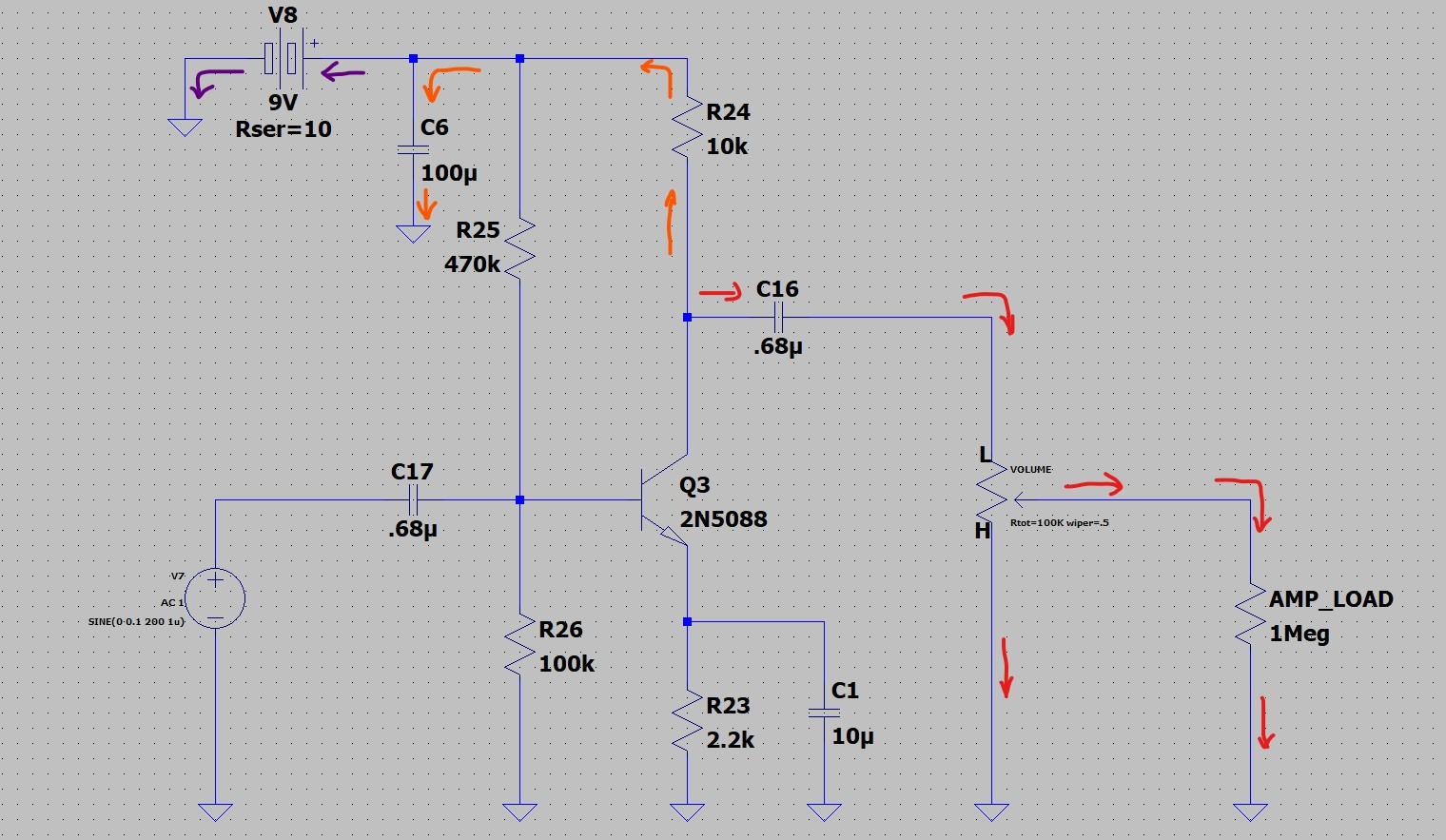

Zato svaka moderna pedala ima dekuplovni kondenzator na šini, tipično 47 µF do 470 µF, baš tamo gde DC ulazi. Na audio frekvencijama taj kondenzator je mnogo niže impedanse od baterije, tako da signalna struja uzima laki put kroz njega i napajanje jedva da išta vidi.

Reaktansa kondenzatora od 100 µF na 100 Hz:

$$X_C = \frac{1}{2\pi f C} = \frac{1}{2\pi \cdot 100 \cdot 100 \times 10^{-6}} \approx 16\ \Omega$$

a na 1 kHz je oko 1,6 Ω. Tako da čak i naspram umorne baterije od 20 Ω, kondenzator ubedljivo pobeđuje kroz najveći deo opsega — a na niskim frekvencijama, gde je najslabiji, je tačno tamo gde razlika preživljava.

Ovo je linija razdvajanja. Vintage dizajni — Fuzz Face, Tone Bender, rani Big Muff, Rangemaster, LPB-1 — imaju minimalno dekuplovanje ili nikakvo. Sve od tada ima dosta. Zato se čini da se ova rasprava uvek vodi samo oko fuzz-a.

Šta Ovo Znači Na Radnom Stolu

Koje pedale zaista mari

Istinski osetljivo, uglavnom kroz mehanizam napona napajanja a sekundarno kroz onaj impedanse:

• Vintage fuzz-evi — Fuzz Face, Tone Bender, rani Big Muff. Visok gain, diskretni tranzistori biasovani direktno sa šine, malo ili nimalo dekuplovanja.
• Treble buster-i i prosti boost-evi — Rangemaster, LPB-1. Jedan stepen, minimalna infrastruktura, bias određen šinom.

Umereno pogođeno:

• Bucket brigade delay-evi. Njihova kola za takt mare za napon napajanja, a stabilnost takta utiče na vreme kašnjenja i nivo šuma.
• Analogna modulacija. LFO brzina i dubina mogu lutati sa naponom napajanja zavisno od topologije.

Praktično imuno:

• Bilo šta sa unutrašnjim regulatorom ili dobro definisanom virtuelnom masom — većina Boss pedala, na primer.
• Digitalni efekti. Njihovi DC-DC konvertori čine ulazni napon skoro irelevantnim unutar specifikacije.
• Moderni overdrive-ovi i kompresori sa pravilnim dekuplovanjem šine.

Problem pozitivnog uzemljenja — onaj koji je zapravo bitan

Ako uzmeš jednu praktičnu stvar iz ovog teksta, uzmi ovu, jer je to razlika između "zvuči malo drugačije" i "uopšte ne radi."

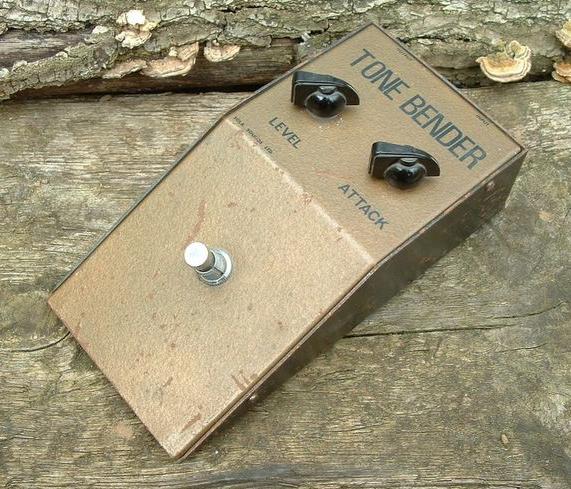

Originalni germanijumski Fuzz Face-ovi i Tone Bender-i koriste PNP tranzistore i ožičeni su pozitivno uzemljeni. Pozitivni pol baterije se povezuje na šasiju pedale i omotače džekova, ne negativni.

Sad razmisli šta se dešava kad tu pedalu daisy-chain-uješ sa svojim negativno uzemljenim pedalama sa jednog napajanja. Negativna šina napajanja je zajednička za svaki izlaz na lancu. Fuzz-u treba njegova pozitivna šina na masi. Tvoji patch kablovi su već povezali sve omotače zajedno. Povezao/la si pozitivnu i negativnu šinu napajanja kroz ceo pedalbord.

U najboljem slučaju ne radi i strašno huči. U najgorem, nešto se pregreje.

Pažnja: Pozitivno-uzemljenom fuzz-u treba ili baterija ili potpuno izolovan izlaz na tvom napajanju. "Više izlaza" nije isto što i "izolovani izlazi" — daisy chain sa nekoliko utikača deli jednu šinu. Proveri uputstvo, ne broj utikača.

Ovo, mnogo više od bilo kog argumenta o tonu, je razlog zašto toliko svirača fuzz-a i dalje koristi baterije. Probali su napajanje jednom, zavijalo je, i vratili su se nazad.

Sag kao namerna kontrola

Kad jednom razumeš da je promenljiva napon napajanja, koristan potez je očigledan: prestani da ga kontrolišeš slučajno.

Dosta pedala danas dolazi sa voltage starve ili sag kontrolom, što je tačno dugme koje spušta unutrašnju šinu. Dosta napajanja nudi podesive ili sag-simulirajuće izlaze. Oba ti daju glas baterije-na-izdisaju na zahtev, ponovljivo, na podešavanju koje ti se svidelo, bez nošenja kese poluispražnjenih baterija na nastup.

To je iskreno rešenje cele rasprave. Svirači koji insistiraju da nešto čuju zaista nešto čuju. Samo imaju pogrešno ime za to.

Zašto je simuliranje ovoga teže nego što izgleda

Videćeš tvrdnju da SPICE ne može ovo da modeluje. To nije sasvim tačno, i pravo ograničenje je zanimljivije.

LTspice će rado modelovati bateriju kao naponski izvor sa serijskim R, L i C mrežom ispred njega — možeš napraviti proizvoljno dobro ekvivalentno kolo. Problem nije simulator, problem su podaci. Proizvođači objavljuju impedansu na jednoj frekvenciji, na jednoj temperaturi, u jednom stanju napunjenosti, ako je uopšte objave. Da bi iskreno simulirao bateriju treba ti njena impedansa kao funkcija frekvencije i stanja pražnjenja, i to ti niko ne daje.

Tako da možeš savršeno dobro simulirati mehanizam napona napajanja — provuci napajanje od 9,5 V naniže do 7 V i posmatraj kako se bias tačke pomeraju — a to je i dominantan efekat u svakom slučaju. Mehanizam impedanse možeš ograničiti, ali ne i tačno odrediti, bez merenja sopstvenih ćelija.

Što je pošten opis velikog dela ovog hobija: matematika je dostupna, podaci nisu.

Probaj Sam/Sama

Mehanizam napona napajanja je tačno ono što FET Playground čini vidljivim. Postavi common-source stepen, pa promeni napon napajanja i posmatraj kako se load linija okreće i radna tačka klizi duž prenosne krive. To je ista stvar koja se dešava u tvom fuzz-u kad baterija ide od 9,5 V ka 7 V — drugačiji uređaj, identičan mehanizam, i mnogo lakše za videti kad je nacrtan za tebe. Ako karakterišeš pravi JFET za gradnju umesto što samo istražuješ mehanizam, dizajniranje JFET gain stepena oko pravog dela prolazi kroz merenje konkretnog uređaja koji imaš u ruci.

Na tvom sopstvenom radnom stolu, eksperiment koji ovo rešava ne košta ništa:

1. Stavi svežu bateriju u pedalu i izmeri napon dok je uključena i dok svira, ne bez opterećenja.
2. Sviraj je, i zapiši šta ti se sviđa.
3. Podesi napajanje sa podesivim naponom na tačno taj napon i priključi ga.

Ako zvuči isto, bio je napon. Ako ne zvuči, pronašao/pronašla si pravi efekat impedanse i imaš pedalu vrednu pisanja. Po mom iskustvu, skoro je uvek u pitanju napon.

Pažnja: Meri dok je pedala uključena i signal prolazi. Baterija od 9 V koja pokazuje 9,4 V bez opterećenja može biti na 8 V pod opterećenjem ako je stara, a merenja bez opterećenja su način na koji ljudi sami sebe ubede da je ispražnjena baterija u redu.

Izvori

• Brojke unutrašnje impedanse: IEC 6LR61 (alkalna) otprilike 1,5–3 Ω sveža; IEC 6F22 (ugalj-cink) otprilike 5–10 Ω sveža, obe rastu kako se prazne. Ovo su brojke proizvođača i standarda konkretno za 9 V format — konstrukcija sa šest ćelija u seriji je razlog zašto su toliko veće od jedne AA baterije.
• Brojka od 100/120 Hz ripla za linearno napajanje proizlazi iz punotalasnog ispravljanja, koje udvostručuje mrežnu frekvenciju.
• Brojke kapacitivne reaktanse su izračunate iz $X_C = 1/(2\pi f C)$ na navedenim vrednostima.
• Nekompatibilnost pozitivnog uzemljenja je činjenica topologije PNP germanijumskih fuzz kola, ne hir proizvođača, i primenjuje se na svaku vernu reprodukciju njih.
• Namerno nisam stavio brojku na čujnost mehanizma zajedničke impedanse. Da bi se to iskreno uradilo potrebni su izmereni podaci impedanse-naspram-frekvencije za konkretnu ćeliju, koje proizvođači ne objavljuju.

Slušaj kritički, meri opsesivno, i ne zadovoljavaj se marketinškim hype-om kad prosto možeš da proveriš.
