Zašto Reaktivna Opterećenja Zvuče Drugačije od Pravih Kabineta

Reaktivna opterećenja su pre par godina bila stvar za studijske nerde. Danas ih ima pola ljudi koje znam. Tiho snimanje, razumna jačina na probi, isti ton na svakom nastupu — priča je stvarno dobra, i uglavnom drži reč.

Ono što nije ispratilo taj tempo je razumevanje. Svuda čitaš da reaktivno opterećenje "čuva interakciju pojačala i zvučnika" — tačno, ali to ništa ne objašnjava. A saveta o uparivanju opterećenja sa IR-jem ima na pretek, i dobar deo njih je pogrešan.

Znači, hajde da uradim ono što uvek radim: pokažem mehanizam, sa brojkama, pa neka praktični saveti sami isplivaju iz toga.

Kratka Verzija

• Impedansa zvučnika nije ravna linija. Skoči naglo na rezonanci kabineta — često preko 40 Ω na "8-omskom" kabinetu — i ponovo raste u visinama zbog induktivnosti kalema.
• Ta kriva impedanse postaje tvoj frekvencijski odziv, jer pojačalo ima izlaznu impedansu različitu od nule, i to dvoje zajedno pravi naponski razdelnik. Matematika je pri dnu srednjeg dela teksta, i duga je tri reda.
• Koliko je to bitno zavisi isključivo od faktora prigušenja tvog pojačala. Na pojačalu bez povratne sprege, kao što je Vox AC30, vrh na rezonanci ume da vredi 4 dB ili više. Na jako spregnutom Hiwatt-u, manje od 1 dB.
• Reaktivno opterećenje reprodukuje krivu. Ne reprodukuje kretanje — termalnu kompresiju, prigušenje koje se menja sa hodom membrane, kontraelektromotornu silu membrane koja se stvarno pomera.
• Kriva opterećenja plus IR znaju duplo da izbroje istu grbu. IR već sadrži frekvencijski odziv pravog pojačala koje vozi pravi kabinet. Nabaci preko toga jako obojenu krivu reaktivnog opterećenja i dobiješ istu grbu na rezonanci — dvaput.

Šta Svi Pogrešno Shvataju

Greška je što opterećenje tretiraš kao odredište — nešto u šta pojačalo gura snagu, i to gore ili bolje. Zvučnik nije odredište. U stvari, on je komponenta u kolu, i kad ga zameniš, menjaš kolo.

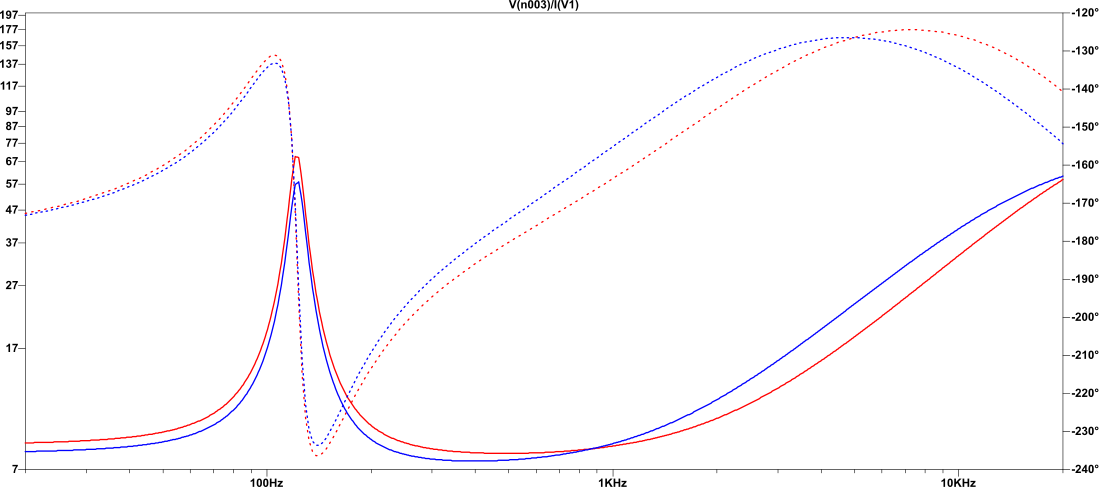

Impedansa zvučnika je kriva, ne broj

Ono "8 Ω" na poleđini kabineta je samo nominalna brojka. Stvarna impedansa se ogromno menja kroz ceo audio opseg:

• Blizu rezonance drajvera, na niskim frekvencijama, impedansa se penje do oštrog vrha. To je čisto mehanika: membrana i ovešenje imaju svoju masno-oprugu rezonancu, i baš na toj frekvenciji se pokretni sistem najviše opire. Kod gitarskih drajvera to obično sedi negde između 50 i 100 Hz na slobodnom vazduhu, a kabinet tu brojku pomera.
• Iznad rezonance impedansa padne na svoj minimum — to je otprilike DC otpor kalema, i skoro uvek ispod nominalne brojke. "8-omski" zvučnik tu često izmeri 6 Ω.
• Kroz visine impedansa opet raste, ovaj put zbog induktivnosti samog kalema.

Kućište onda prepravlja donji kraj te krive, i tu se tipovi kabineta razilaze:

• Zatvoreni kabinet dodaje krutost vazduha iza membrane. To podigne rezonantnu frekvenciju iznad brojke sa slobodnog vazduha i da jedan, čist vrh.
• Otvoreni kabinet skoro da i ne opterećuje drajver. Vrh sedi niže, bliže slobodnom vazduhu, i obično je širi.
• Bas-refleks kabinet napravi dva vrha sa udubljenjem između njih — udubljenje sedi tačno na frekvenciji na koju je port podešen. To je znak po kom prepoznaš da gledaš refleks kućište.

Deo koji zapravo objašnjava sve

E sad, evo mehanizma. Ovo je, iskreno, najkorisnija stvar u celom tekstu.

Tvoje pojačalo nije idealan naponski izvor. Ima izlaznu impedansu, $Z_{\text{out}}$, i ta impedansa sa opterećenjem pravi naponski razdelnik:

$$V_{\text{load}} = V_{\text{source}} \cdot \frac{Z_{\text{load}}}{Z_{\text{out}} + Z_{\text{load}}}$$

Vidi šta to znači. $Z_{\text{load}}$ nije konstanta — to je ona kriva od malopre. Znači: gde god je impedansa zvučnika visoka, više napona pojačala sleti baš na zvučnik, i bude glasnije. Vrh impedanse jeste grba u frekvencijskom odzivu. Ne u prenesenom smislu. Bukvalno, aritmetički.

Koliko je ta grba velika zavisi od $Z_{\text{out}}$, a to se obično navodi kao faktor prigušenja:

$$DF = \frac{Z_{\text{load}}}{Z_{\text{out}}}$$

Uradimo to dvaput, na kabinetu čija impedansa ide 8 Ω u srednjim frekvencijama i 40 Ω na rezonanci.

Lampaš bez ikakve povratne sprege, gde je $Z_{\text{out}}$ oko 8 Ω — faktor prigušenja 1:

$$\text{mid: } \frac{8}{8+8} = 0.500 \qquad \text{resonance: } \frac{40}{8+40} = 0.833$$ $$20 \cdot \log_{10}\!\left(\frac{0.833}{0.500}\right) \approx 4.4\ \text{dB}$$

Jako spregnuto pojačalo, gde je $Z_{\text{out}}$ oko 1 Ω — faktor prigušenja 8:

$$\text{mid: } \frac{8}{1+8} = 0.889 \qquad \text{resonance: } \frac{40}{1+40} = 0.976$$ $$20 \cdot \log_{10}\!\left(\frac{0.976}{0.889}\right) \approx 0.8\ \text{dB}$$

Isti kabinet. Ista kriva impedanse. Četiri i po decibela cvetanja u basu na jednom pojačalu, manje od jednog na drugom. Kod zvučnika se nije promenilo ništa — izlazna impedansa pojačala je ta koja je odlučila koliko će karaktera zvučnika uopšte da čuje.

Taj jedan proračun rešava skoro sve svađe koje ljudi vode oko kabineta, opterećenja i "interakcije pojačala".

Sprovođenje Brojki

Kako reaktivno opterećenje falsifikuje krivu

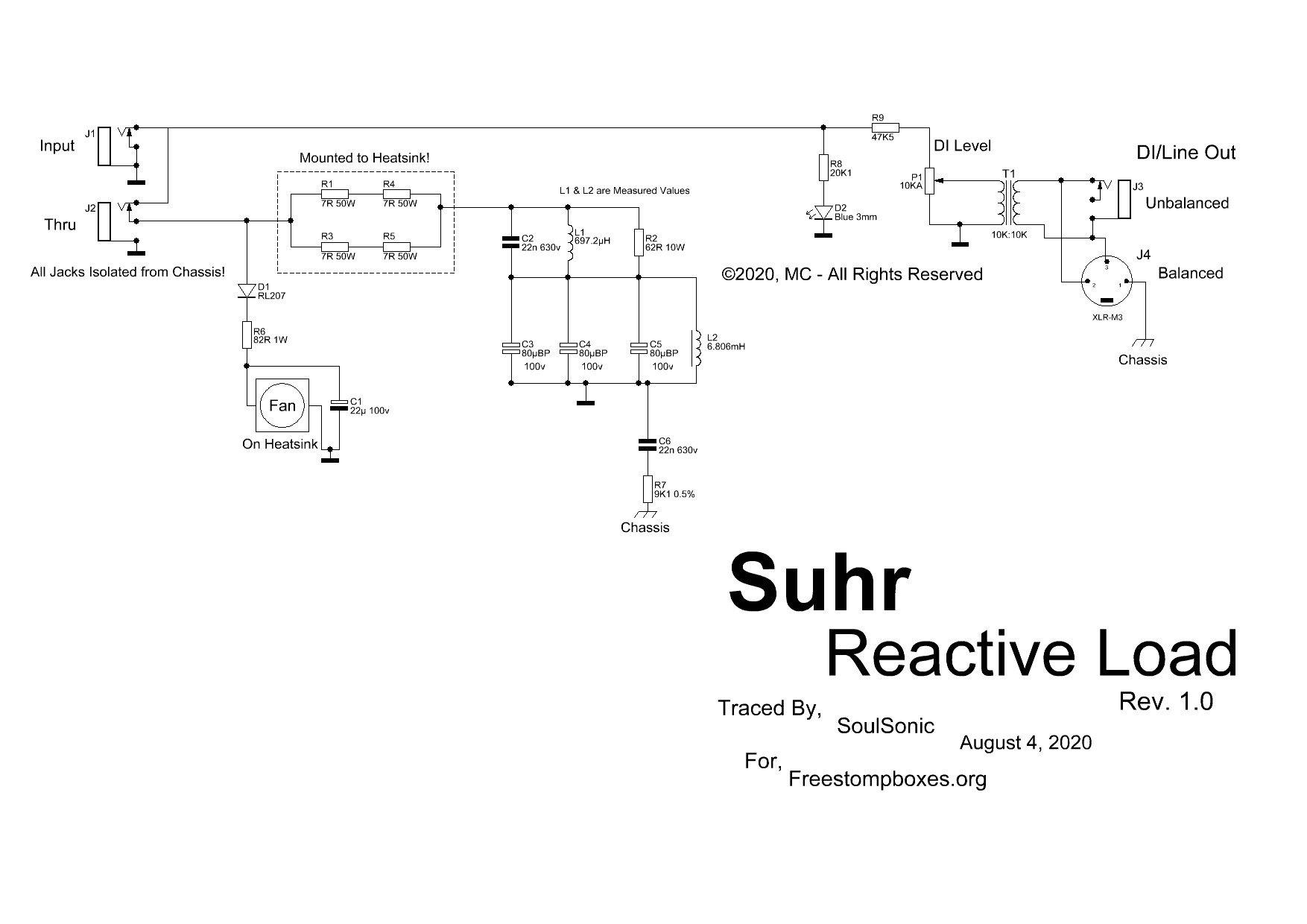

Reaktivno opterećenje je električna mreža koja prati isti oblik krive:

• Kondenzator, zajedno sa kalemom, pravi rezonantno kolo koje reprodukuje vrh na niskim frekvencijama.
• Kalem u seriji pravi impedansu koja raste ka visinama — zamena za induktivnost govornog kalema u zvučniku.
• Otpornici postave impedansu u srednjim frekvencijama i pretvore stvarnu snagu u toplotu.

Do tih vrednosti se dolazi merenjem pravih zvučnika u pravim kabinetima i uklapanjem mreže na izmerenu krivu. Što odmah otvara pitanje koje niko u prodavnici ne postavlja: koji kabinet?

Različita opterećenja modeluju različite kabinete

Svaki kabinet ima svoj otisak impedanse. Zatvoreni 4×12 sa Vintage 30-icama se ne ponaša ni blizu kao jedan Jensen u open-back kombiju, a reaktivno opterećenje je zamrznuta kopija samo jednog od njih.

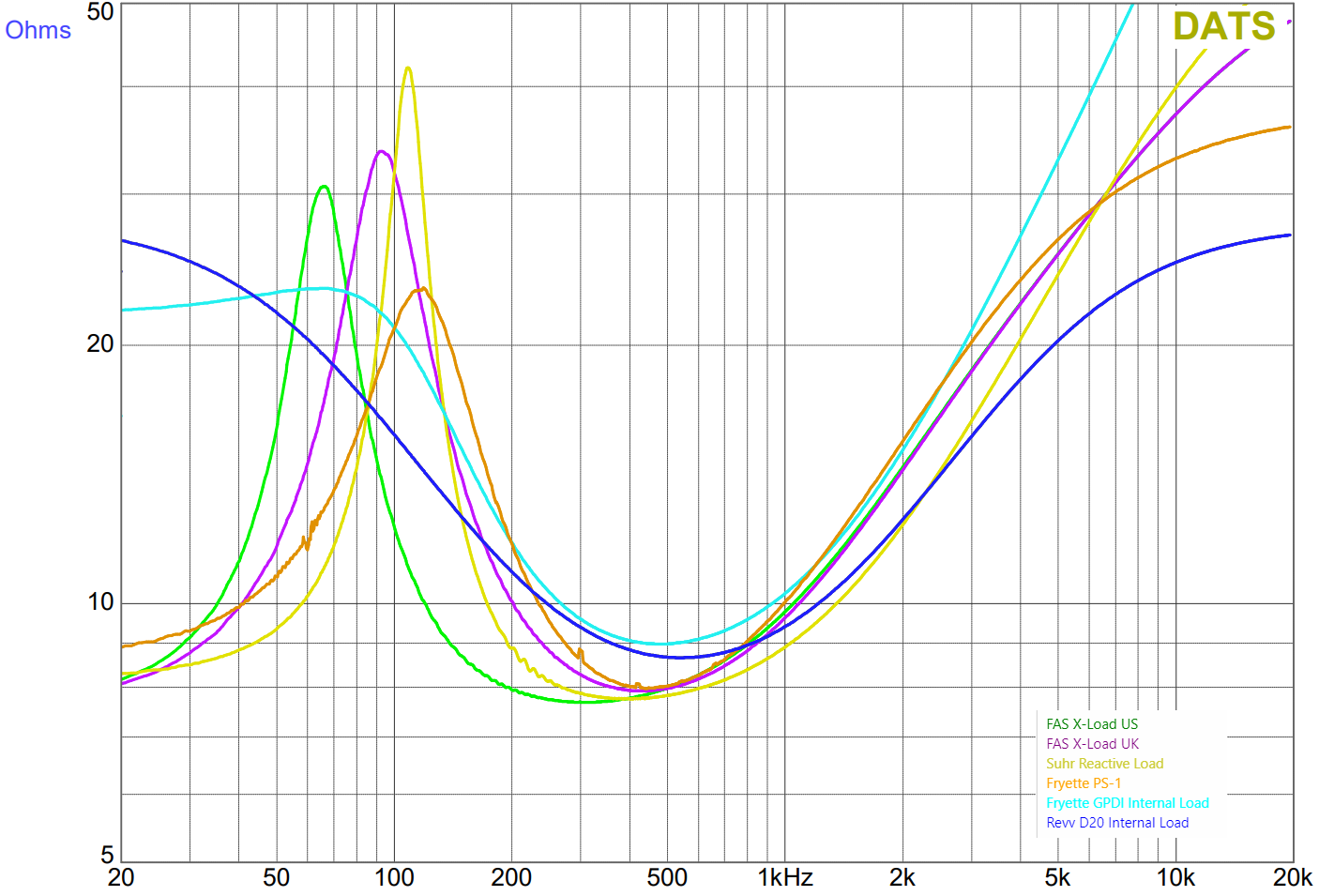

Slika 3 je razlog zašto je ovo bitno: sva ova opterećenja treba da rade isti posao, a vidiš golim okom da to nisu iste krive. Neki proizvodi kažu jasno šta modeluju, neki ne kažu ništa:

• Suhr Reactive Load je intoniran na klasičan britanski 4×12 zvuk.
• Fractal Audio-ov X-Load nudi krive koje možeš da menjaš, ne samo jednu fiksnu.
• Two Notes Torpedo Captor X pakuje opterećenje zajedno sa IR loader-om, EQ-om i izlazom za slušalice.
• Fryette Power Station je i reaktivno opterećenje i izlazno pojačalo u jednom — znači, ponovo pojačava signal umesto da ga samo guta.
• Weber MASS ide sasvim drugim putem: koristi pravi motor zvučnika kao element opterećenja, što ga vodi bliže onome što sledi u nastavku nego što pasivna mreža ikad može.

Pusti isto pojačalo u dva od ovih opterećenja i stvarno ćeš imati dva različita pojačala — tačno zbog onog razdelnika od malopre.

Šta reaktivno opterećenje ne može da uradi

Kriva je lak deo. Ono što pasivna mreža ne ume da reprodukuje je da je pravi zvučnik mašina u pokretu, i njegova impedansa se menja dok sviraš.

• Zagrevanje govornog kalema. Gurni zvučnik jako i otpor kalema poraste — vreo kalem zna biti i desetine procenata iznad svoje hladne vrednosti. To je termalna kompresija, i to je veliki deo razloga zašto pojačan kabinet zvuči stisnuto na način na koji load box ne zvuči.
• Prigušenje zavisno od hoda. Kako membrana putuje dalje, i popustljivost ovešenja i linearnost magnetnog raspora se menjaju. Rezonanca se pomera, a njen Q se menja — dok nota još izumire.
• Kontra-EMS. Membrana u pokretu je generator. Pravi napon koji se suprotstavlja signalu koji je pokreće, i taj napon se vraća pravo u izlazni stepen pojačala — a pojačalo sa niskim faktorom prigušenja je, po istom razdelniku od malopre, jako izloženo baš tome. Pasivna RLC mreža nije generator i ne pravi ništa od ovoga.

Reaktivno opterećenje je statičan model. Reprodukuje jednu krivu impedanse, zamrznutu u jednom trenutku, na jednom nivou. Sve gore navedeno je dinamično i zavisi od nivoa — i to je iskren odgovor na pitanje "zašto se ne oseća isto".

Šta Ovo Znači Na Radnom Stolu

Zamka duplog brojanja IR-a

Ovo je praktična greška koju najčešće viđam, i direktno proizlazi iz razdelnika od malopre.

IR već sadrži tu interakciju impedanse. IR snimiš tako što mikrofonišeš pravi kabinet, kog vozi pravi izlazni stepen, i uhvatiš šta je stvarno izašlo. Kakvu god grbu je izlazna impedansa tog pojačala napravila na rezonanci kabineta — ona je ukovana u taj IR.

Sad stavi taj IR iza reaktivnog opterećenja koje ima svoju, jako izraženu rezonancu. Opterećenje diže izlaz pojačala na rezonanci. IR ga digne opet. Isti fizički fenomen si izbrojao dvaput, i onda se pitaš zašto ti je sve buč na 90 Hz, pa kriviš cab simulaciju.

Izlaz je da odlučiš odakle želiš da dođe karakter kabineta:

• Neka to radi IR. Uzmi opterećenje sa ravnijom, neutralnijom impedansom i pusti da IR nosi boju. Najfleksibilnije, i najsigurniji izbor ako često menjaš IR-ove.
• Neka to radi opterećenje. Upari model opterećenja sa kabinetom iz IR-a, tako da su bar dve grbe na istom mestu — onda samo preteruješ, umesto da razmrljaš zvuk.

Ono što ne treba da radiš je da uzmeš jako obojeno opterećenje i IR koji nema nikakve veze s njim, pa očekuješ da se to sabere u pravi kabinet.

Nije svako pojačalo podjednako osetljivo

Što nas vraća na faktor prigušenja, jer znači da je isto reaktivno opterećenje mnogo veća odluka na nekim pojačalima nego na drugim.

• Vox AC30. Nema globalnu petlju negativne povratne sprege — nikakvu. To ostavlja izlaznu impedansu visoku, faktor prigušenja blizu 1 ili ispod, i pojačalo maksimalno izloženo bilo kojoj krivoj koju mu daš. AC30 će ti reći koje si opterećenje prikačio, i to sa druge strane sobe.
• Marshall Plexi i JCM800. Umerena povratna sprega, pa umereno prigušenje — i dovoljno gain-a i karaktera transformatora da opterećenje i dalje čujno oboji zvuk.

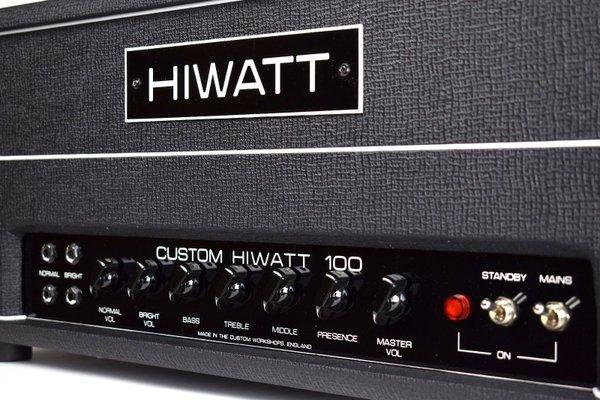

• Hiwatt DR103 i blackface Fender-i. Teška negativna povratna sprega, niska izlazna impedansa, visok faktor prigušenja. Uporedivo ravnodušni na promenu opterećenja — što je tačno ono za čim su ti dizajni i išli.

Znači, na pitanje "da li reaktivno opterećenje mnogo menja moj ton" postoji pravi odgovor: pogledaj koliko negativne povratne sprege tvoje pojačalo vozi.

Kupovina jednog

Pet stvari, redom kojim bih ih ja stvarno proveravao:

Prihvat snage. Uzmi sa rezervom. Opterećenje deklarisano na 100 W nije udoban dom za nabildovanu glavu od 100 W, jer je cela poenta ranijeg teksta o izlaznoj snazi da nabildovano pojačalo od 100 W ne pravi 100 W — pravi i duplo toliko. Proveri da li je deklarisana snaga kontinualna ili vršna, i da li uopšte postoji termalna zaštita.

Šta modeluje. Ako ti proizvođač neće reći, i to ti nešto govori. Traži dokumentovane krive, ili one koje možeš da menjaš.

Transparentnost naspram bojenja. Odluči koji posao hoćeš da ono radi — vidi sekciju o IR-u gore — pa kupuj po tome, a ne po tome šta je trenutno moderno.

Funkcije koje ćeš stvarno koristiti. Ugrađeno učitavanje IR-a, EQ i izlaz za slušalice su stvarno zgodni, i stvarno te zaključaju u signalni lanac jednog proizvođača.

Izrada i hlađenje. Veliki kalemovi i snažni otpornici se greju. Metalno kućište, pravi džekovi, i mesto gde ta toplota može da ode.

Probaj Odmah

Sve iz dela o mehanizmu — izlazna impedansa, faktor prigušenja, rezonanca kabineta, koliko krive uopšte stigne do zvučnika — tačno to Feedback Lab postoji da pokaže. Učitaj Vox AC30 preset, koje je pravo pojačalo bez povratne sprege i po dizajnu sedi na 0,000 dB sprege, pa pored njega učitaj Hiwatt ili Bassman i prebacuj model kabineta između njih. Odziv na zvučniku se na jednom dramatično pomera, na drugom jedva trzne. To je onaj proračun od 4,4 dB naspram 0,8 dB od malopre, samo nacrtan.

Na svom radnom stolu: ako imaš merač impedanse, izmeri svoj stvarni kabinet. Većina ljudi nikad nije videla krivu svog kabineta i iznenadi se koliko daleko od 8 Ω on zapravo provodi život. Ako nemaš merač, jeftinija verzija je da pojačalu pustiš sinusni sweep na maloj jačini, prvo u pravi kabinet, pa u load box, i snimiš oba. Razlike će biti tačno tamo gde se krive impedanse ne slažu.

Izvori

• Ponašanje impedanse kod zatvorenih, otvorenih i bas-refleks kućišta prati standardnu teoriju zvučnika; potpis sa dva vrha kod refleks kućišta je dijagnostički i lako ga proveriš bilo kojim meračem impedanse.
• To što Vox AC30 nema globalnu petlju negativne povratne sprege je činjenica njegovog kola po dizajnu, i zato se u Feedback Lab-u pojavljuje kao namerni referentni slučaj bez ikakve sprege, tačno na 0,000 dB.
• Teška povratna sprega Hiwatt DR103, uzeta sa izvoda od 16 Ω na mnogim ranim primercima, vidi se direktno na fabričkoj šemi.
• Proračuni razdelnika i faktora prigušenja koriste okrugle brojke (8 Ω nominalno, 40 Ω na rezonanci, $Z_{\text{out}}$ od 8 Ω i 1 Ω) — birane da aritmetika bude čitljiva. Stvarne brojke variraju od pojačala do pojačala; mehanizam ne varira.
• Poređenje na Slici 3 je izmereno pomoću Dayton Audio DATS uređaja. Opisi proizvoda gore odražavaju ono što svaki proizvođač zvanično navodi — gde proizvođač ne objavljuje krivu, nisam je izmislio.

Znaj šta kupuješ. To je Slightly Technical — ali baš to pravi svu razliku.
