Kako Graditi Bolje Pedale: Stvarna Uloga Komponenti u Gitarskom Tonu

Jedno pitanje se stalno vraća, od svirača, graditelja i ljudi koji pokušavaju da opravdaju kupovinu: da li kvalitet komponenti zaista menja kako pedala zvuči?

Marketinški odgovor je očigledan — audiofilski delovi, vintage reizdanja, egzotični dielektrici. Odgovor sa foruma je obično suprotan: sve je to placebo, kupi jeftine. Oba su pogrešna, i pogrešna su na isti način. Raspravljaju se o delu, dok odgovor zavisi skoro u potpunosti od toga gde u sklopu taj deo sedi.

Zato, umesto spiska za kupovinu, evo načina razmišljanja o tome, praćenog iskrenim pregledom svega što ćeš naći unutar pedale.

Kratka Verzija

• Postavi jedno pitanje o bilo kojoj komponenti: da li je u signalnoj putanji, da li podešava DC radnu tačku, ili je u napajanju? Ta jedna razlika predviđa skoro sve.
• Signalna putanja — kondenzatori u filterima i za spregu, klipujuće diode. Vrednost je jako bitna. Tip je donekle bitan. Brend skoro nikad.
• Podešavanje bias-a — otpornici koji podešavaju gde tranzistor miruje. Tolerancija je ovde bitnija nego bilo gde drugde, jer pomerena radna tačka menja simetriju klipovanja, a to je zaista čujno.
• Napajanje — filterski kondenzatori, otpornici za spuštanje napona. Bitno za šum i pouzdanost, skoro ništa za ton, osim ako sklop uopšte nema dekuplovanje.
• Aritmetika tolerancije rešava većinu rasprava. Greška od 5 % na filterskom kondenzatoru pomera prelomnu frekvenciju za manje od polustepena — nečujno. Greška od 20 % na bias otporniku može da pomeri radnu tačku dovoljno da se čuje.
• Prave izuzeci postoje i vredi ih znati. LM308 operacioni pojačavač u Rat-u je namerno spor, i zamena za "bolji" čip uklanja definišući deo zvuka.

Šta Svi Pogrešno Shvataju

Greška je tretiranje "kvaliteta komponente" kao jedne ose, od jeftinog do dobrog, sa tonom negde na toj liniji.

To nije jedna osa. Komponenta u pedali radi jedan od tri posla, i taj posao određuje šta je kod nje bitno:

U signalnoj putanji. Kondenzator za spregu, filterski kondenzator, klipujuća dioda. Sam audio signal prolazi kroz nju. Njena vrednost podešava frekvenciju ili prag i predstavlja pravu dizajnersku odluku. Njen tip je bitan iz razloga drugog reda — dielektrična apsorpcija, naponski koeficijent, parazitna induktivnost. Njen brend skoro nikad nije bitan, a razlika između dva brenda istog tipa je mnogo manja od razlike između dve susedne standardne vrednosti.

Podešavanje DC radne tačke. Kolektorski otpornik, emiterski otpornik, bias razdelnik. Kroz njega ne prolazi audio signal ni u kom smislenom obliku — on odlučuje gde tranzistor miruje. I ovo je jedino mesto gde je tolerancija zaista veoma bitna, jer pomerena radna tačka menja kako stepen klipuje, a asimetrija klipovanja je direktno čujna kao harmonijski sadržaj.

U napajanju. Filterski kondenzator, otpornik za spuštanje napona. Bitno za šum, za brum, i za pouzdanost. Za ton: ništa — osim ako je sklop jedan od onih minimalno dekuplovanih vintage dizajna gde je napajanje deo signalne putanje, što je tačno razlog zašto se fuzz zajednica raspravlja o napajanju, a overdrive zajednica ne.

Aritmetika tolerancije

Evo računice koja rešava većinu rasprave o butik delovima.

Uzmi filter formiran otpornikom i kondenzatorom. Njegova prelomna frekvencija je:

$$f_c = \frac{1}{2\pi R C}$$

Sad pretpostavimo da je kondenzator 5 % van nominalne vrednosti. Prelom se pomera za 5 %. U muzičkim terminima, pomeraj frekvencije od 5 % je:

$$1200 \cdot \log_2(1.05) \approx 85\ \text{centi}$$

Manje od polustepena, na širokom filteru prvog reda sa nagibom od 6 dB/oktavi. Nećeš to čuti. Čak i deo sa 10 % greške daje ti oko 165 centi na blagoj polici — čujno u pažljivom A/B poređenju, nevidljivo u miksu.

Sad stavi tu istu grešku od 10 % na emiterski otpornik koji podešava radnu tačku fuzz tranzistora. Napon kolektora se pomera, dostupni headroom na jednoj strani talasnog oblika se pomera sa njim, i klipovanje postaje asimetrično — što dodaje čitavu porodicu parnih harmonika koji ranije nisu postojali. To čuješ odmah.

Pravilo palca: Kupuj delove sa tolerancijom od 1 % tamo gde podešavaju bias. Kupuj šta god imaš u fioci tamo gde podešavaju prelomnu frekvenciju. I prestani da čitaš recenzije kondenzatora.

Otpornici

Otpornici definišu naponske odnose, ograničavaju struju, podešavaju uslove bias-a, i — kroz interakciju sa kondenzatorima i nelinearnim elementima — doprinose oblikovanju tona. Njihov direktan uticaj na ton je rutinski precenjen. Njihov uticaj preko bias-a je rutinski potcenjen.

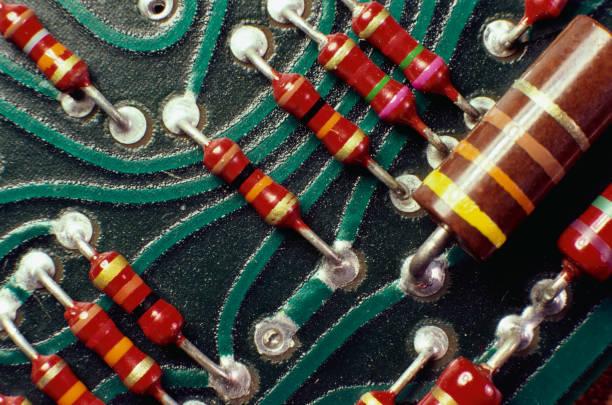

Ugljenični kompozitni (carbon composition)

Naširoko korišćeni u vintage audio i gitarskim sklopovima, u to vreme cenjeni zato što su bili dostupni, a ne zato što su bili dobri. Visok termalni šum, široka tolerancija (često ±10 % do ±20 %), i loša dugoročna stabilnost — driftuju sa starenjem i vlagom.

U nekim vintage fuzz sklopovima njihova blaga nelinearnost i naponski zavisno ponašanje zaista doprinose karakterističnoj saturaciji. Ovo je stvarno i istovremeno je temeljno preuveličano u folkloru o pedalama. Zapazi zanimljiviju posledicu: sa ±20 % tolerancijom koja podešava bias tačke, nikad dve vintage fuzz pedale nisu bile isti sklop. Ta varijacija je veliki deo onoga što ljudi zapravo čuju kad kažu da vintage uređaji imaju karakter.

• Primena: klasični fuzz, vintage reizdanja
• Performanse: bučni, nestabilni, široka tolerancija
• Cena: znatno skuplji od modernih tipova, isključivo zbog retkosti

Ugljenični film (carbon film)

Isplativi i pouzdani, sa boljim šumnim performansama i užom tolerancijom (tipično ±5 %). Standard u budžetskim i srednjim pedalama, dobri i u signalnoj putanji i u napajanju.

Metal film

Odlična preciznost (tipično ±1 %), veoma nizak šum, visoka termalna stabilnost. Pravi podrazumevani izbor za skoro sve, i konkretno pravi izbor svuda gde se podešava bias tačka. Neki graditelji ih izbegavaju u vintage stilizovanim fuzz sklopovima jer im "nedostaje boja" — što, videćemo kod tolerancije, uglavnom znači da im nedostaje slučajnost.

Metal oksid

Kao metal film, ali građen za veću disipaciju snage. Električno robustan, fizički velik, često prevelik za kompaktan raspored. Najbolji u delovima napajanja gde je toplota problem.

Žičani (wirewound)

Odlično podnošenje toplote i vrlo visoke snage, ali značajno induktivni i fizički veliki. Ta induktivnost je diskvalifikujuća u signalnoj putanji. Rezervisani za pojačala, power atenuatore i dummy load kutije, a ne za pedale.

Folijski otpornici

Ultra-precizni delovi za laboratorijsku i audiofilsku opremu: izuzetno nizak termalni drift, tolerancije od ±0,1 % ili bolje. Odlični su, skupi su, i ne postoji primena u gitarskoj pedali gde bi njihova prednost nad 1 % metal filmom bila merljiva, a kamoli čujna.

Površinska montaža (SMD)

Standard u modernoj proizvodnji, i — uprkos skepsi — generalno bolji od svojih through-hole ekvivalenata. Kompaktni, pouzdani, električno konzistentni, sa manjom parazitnom induktivnošću upravo zato što nema nožica. Njihovo jedino stvarno ograničenje je podnošenje snage, što je funkcija veličine.

Specijalizovani tipovi

• Termistori — koriste se za termalnu stabilizaciju u napajanjima, i za kompenzaciju temperaturnog drifta u germanijumskim sklopovima. Zaista korisni u Fuzz Face-u koji menja karakter sa temperaturom prostorije.
• LDR-ovi (fotootpornici) — sastavni deo optičkih tremolo, faze i kompresor efekata. Postali su teški za nabavku, posebno oni koji odgovaraju vintage sklopovima, relativno su skupi, i skloni su dugoročnom otkazivanju — posebno Vactroli. Uprkos tome, mnogi ikonični sklopovi zavise od njihovog specifičnog odziva na svetlost, koji nije linearan i predstavlja stvaran deo toga kako ti efekti "dišu".

Kondenzatori

Kondenzatori definišu karakteristike filtera, blokiraju DC dok propuštaju AC, i stabilizuju napajanje. Za razliku od otpornika, vrednost kondenzatora u signalnoj putanji ima direktan i čujan efekat na ton — to mu je ceo posao.

Elektrolitski

Polarizovani, visok kapacitet u malom pakovanju, jeftini. Osnovni izbor za filtriranje napajanja i za spregu gde je potrebna velika vrednost.

Takođe stare: elektrolit se suši, ESR raste i vrednost driftuje. Vredi biti precizan oko njihove reputacije u signalnoj putanji — uobičajena tvrdnja je da su jednostavno loši za audio, i to nije sasvim tačno. Distorziraju kad nema dovoljno DC bias-a preko njih, jer je dielektrik formiran elektrohemijski i treba mu polarizujući napon da bi se ponašao ispravno. Pravilno biasovani, sa adekvatnim naponom preko njih, koriste se na pozicijama za spregu u ogromnom broju savršeno dobrih sklopova. Korišćeni sa gotovo nultim DC preko njih, zaista su loši.

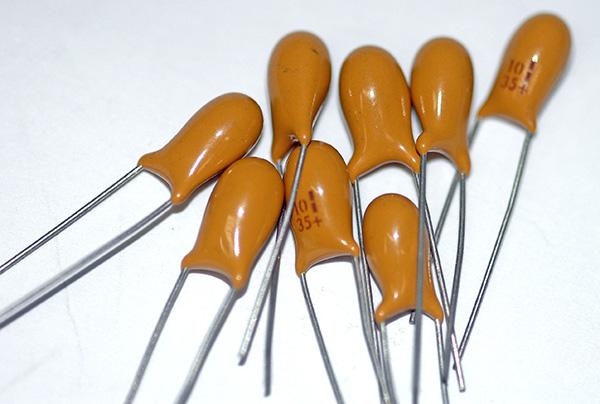

Tantalski

Manji i stabilniji od aluminijumskih elektrolitskih, sa nižim ESR i boljom konzistentnošću preko temperature.

Jedna ispravka uobičajenog butik narativa: tantalski kondenzatori su i dalje polarizovani elektrolitski sa sopstvenom nelinearnošću, i nisu poboljšanje distorzije u odnosu na filmski kondenzator u signalnoj putanji. Njihove prednosti su veličina, stabilnost i ESR — ne linearnost. Takođe otkazuju kratkim spojem, ponekad spektakularno, kad se prekorači napon ili se obrnuto polarizuju, što je pravi razlog zašto su retki u pedalama.

Keramički

Naširoko korišćeni za baypasovanje, filtriranje i oblikovanje frekvencije, a njihovo ponašanje ogromno varira po dielektriku:

• Klasa I (C0G / NP0) — stabilni, niski gubici, niska distorzija, i pravi izbor za bilo koji kondenzator male vrednosti u signalnoj putanji. Ograničeni na male vrednosti.
• Klasa II i više (X7R, Y5V i slični) — kapacitet se značajno menja sa primenjenim naponom i temperaturom. Y5V deo može izgubiti većinu svoje nominalne vrednosti na nazivnom naponu. Dobri za dekuplovanje, loši za bilo šta gde je bitna frekvencija.

Taj naponski koeficijent je stvaran, merljiv mehanizam iza tvrdnje "keramika loše zvuči u signalnoj putanji". Nije mistika, i uopšte se ne odnosi na C0G.

Filmski

Standard za rukovanje signalom: stabilan kapacitet, niska distorzija, uske tolerancije, gotovo nikakav naponski koeficijent. Graditelji ih preferiraju za spregu i filterske mreže i u pravu su. Audio-grade tipovi (WIMA, Panasonic ECQ i slični) su dobri delovi po razumnim cenama; kompromis je veličina, zbog čega kompaktne fabričke pedale koriste keramiku.

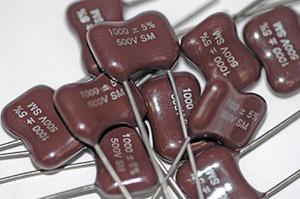

Srebrno-mika

Precizni i izuzetno stabilni, koriste se u visokofrekventnim i hi-fi sklopovima. Mehanički krhki i fizički veliki za svoj kapacitet, zbog čega su retki u pedalama — mada se pojavljuju u butik EQ stepenima, gde su razuman, iako nepotreban izbor.

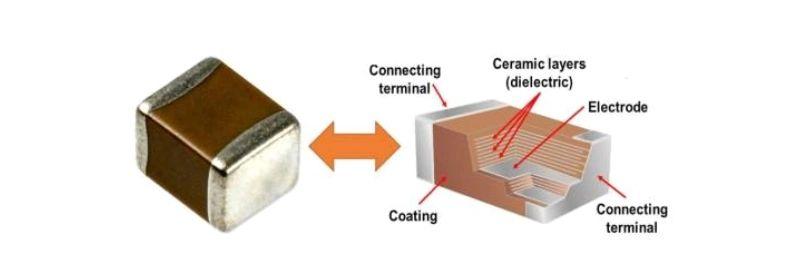

Površinska montaža

Standard u modernoj proizvodnji, i električno performuju jednako dobro ili bolje od through-hole ekvivalenata — kraće nožice znače manju parazitnu induktivnost. Pitanje dielektrične klase iznad i dalje važi i bitnije je od pakovanja: SMD C0G je odličan signalni kondenzator, SMD Y5V nije.

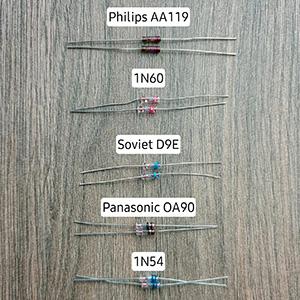

Diode

Diode su ono što čini da većina overdrive i distortion pedala rade. Njihov posao je klipovanje — ograničavanje napona signala provođenjem iznad praga — a parametar koji odlučuje sve je napon provođenja, $V_f$.

Ali budi jasan oko mehanizma: dioda nema zvuk. Ima napon provođenja i vreme oporavka, i to menja prag klipovanja i mekoću prelaza. Sve ostalo je sklop oko nje. Dve silicijumske diode sa identičnim specifikacijama mogu mikroskopski varirati; ta varijacija nije ono što čuješ.

Jedna ispravka veoma česte tvrdnje: simetrija je osobina raspoređivanja, ne tipa diode. Dve upareno postavljene diode jedna naspram druge daju simetrično klipovanje bez obzira od čega su napravljene. Jedna u jednom smeru, druga u drugom daju asimetrično klipovanje, opet bez obzira na tip. Ako želiš da znaš šta to radi harmonicima, to je čitav tekst za sebe.

Silicijumske

Većina overdrive i distortion pedala koristi obične silicijumske diode — pre svega 1N4148. Napon provođenja oko 0,7 V, što daje relativno tvrdo klipovanje i klasičnu čvrstu, kompresovanu distorziju.

• Karakter: svetao, oštar, agresivan
• Primena: većina klasičnih i modernih distortion pedala

Germanijumske

Tipovi kao 1N34A imaju mnogo niži napon provođenja, oko 0,3 V, pa klipuju ranije i mekše. Rezultat se opisuje kao vintage ili organski, a mekše koleno je stvarna, merljiva stvar, a ne priča.

Mane su takođe stvarne: germanijum je osetljiv na temperaturu i nekonzistentan, i zaista teško dostupan. Napon provođenja primetno varira od dela do dela, što proizvodi čujne razlike između navodno identičnih pedala — ponekad slavljene kao karakter, ponekad prosto mana.

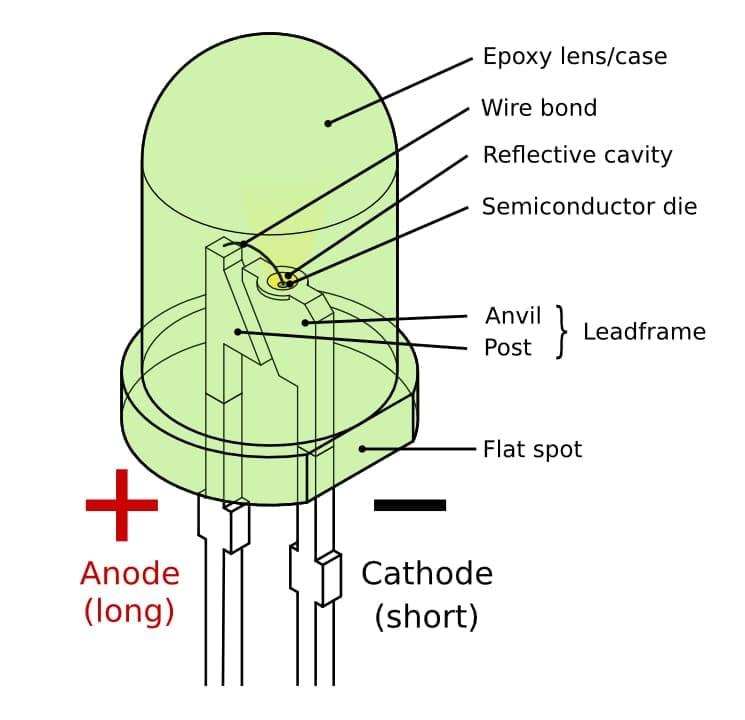

LED diode

LED je dioda sa mnogo višim naponom provođenja, a njena boja govori o naponu — otprilike 1,8–2,0 V za crvenu, oko 2,1 V za zelenu, i 3 V ili više za plavu i belu. Taj opseg je širok, i predstavlja stvaran dizajnerski alat.

Zato što je prag klipovanja mnogo viši, LED propušta mnogo više signala pre nego što uopšte deluje. Rezultat je manje kompresije i više dinamičkog opsega — distorzija bliža pojačalu koja zadržava tvoju dinamiku sviranja umesto da je izravna.

• Karakter: otvoren, hrabar, dinamičan
• Primena: overdrive pedale koje emuliraju pojačalo, opušteniji gain stepeni
• Napomena: boja postavlja prag; crvena klipuje najranije, plava i bela najkasnije

Schottky

Vrlo nizak napon provođenja, oko 0,2 V pri malim strujama signala, što daje vrlo meko, rano klipovanje i kompresovan osećaj. Njihovo brzo prebacivanje i nizak pad napona takođe ih čine standardnim izborom za zaštitu ulaza od naponskih udara, posao koji rade mnogo češće nego klipovanje.

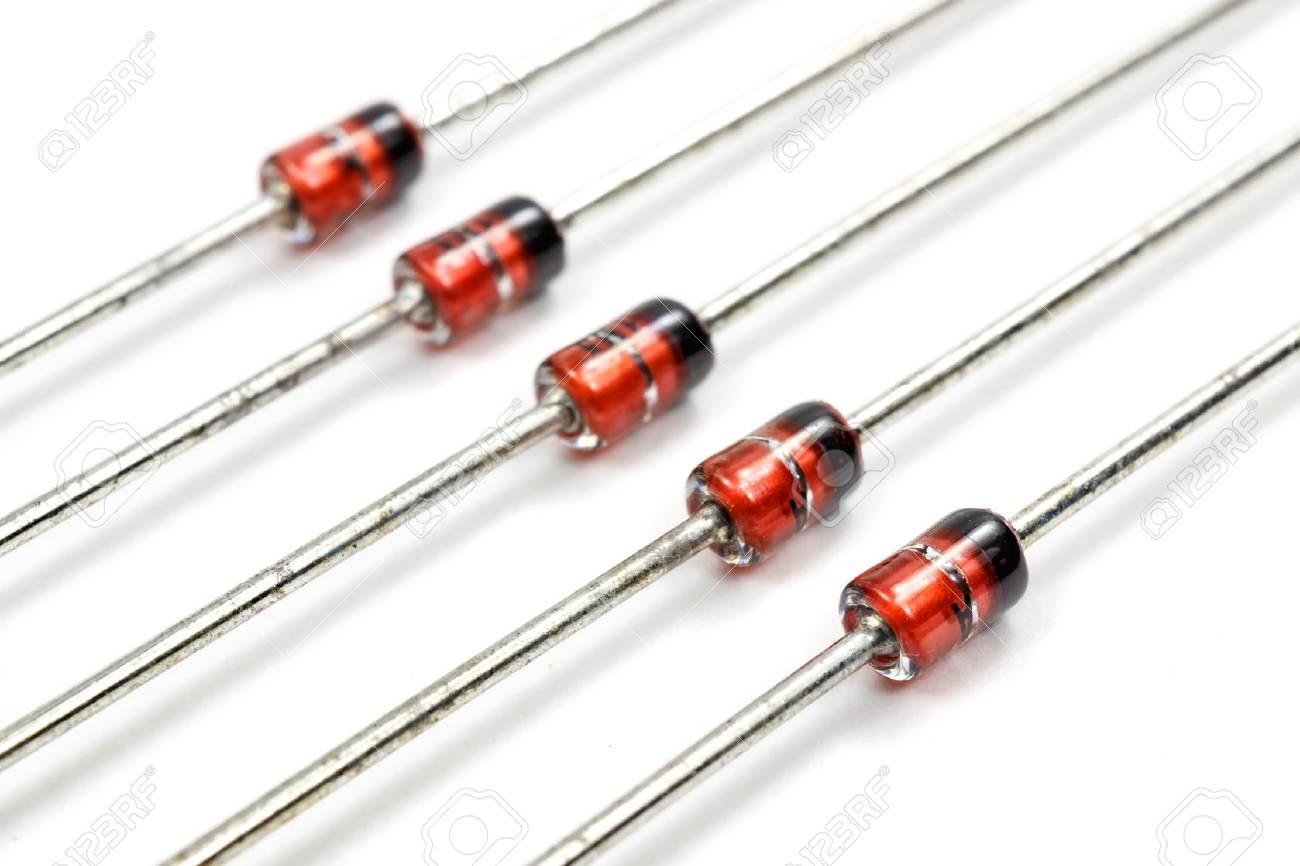

Zener

Zener dioda provodi na svom uobičajenom naponu provođenja u jednom smeru, a na svom mnogo višem zener naponu u drugom — što jednu zener diodu čini asimetričnim klipperom po samoj konstrukciji. To je zaista elegantan trik, a niskonaponske zener diode (ispod otprilike 5 V) su korisne za audio.

Tranzistori kao diode

I BJT i MOSFET tranzistori mogu biti ožičeni u dioda-konfiguraciji za klipovanje, a rezultat je obično mekši i postepeniji od običnog niza dioda — MOSFET kanal se ne otvara tako naglo kao spoj. To se pojavljuje u više butik i amp-in-a-box sklopova upravo iz tog razloga.

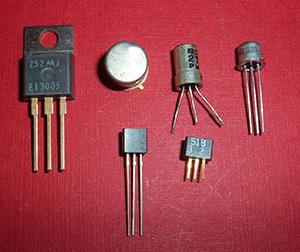

Tranzistori

Tranzistori su pojačavači, gain stepeni, baferi i aktivni oblikovači tona. Direktnije od bilo koje pasivne komponente određuju pojačanje, odziv i ponašanje pri distorziji.

Specifikacije koje su bitne su hFE (DC strujno pojačanje), šum, tip uređaja, i — mnogo bitnije od svih njih — kako je tranzistor biasovan. "Kvalitetan" tranzistor sam po sebi neće poboljšati ton. Dizajn sklopa i biasovanje dominiraju.

Bipolarni tranzistori (BJT)

BJT-ovi — 2N3904, 2N5088 i njihovi mnogobrojni rođaci — najčešći su tip u klasičnim sklopovima pedala, u NPN ili PNP polaritetu, u svemu od fuzz do boost pedala.

Vintage BJT-ovi su generalno imali niži hFE od modernih ekvivalenata. Kako se proizvodnja poboljšavala, delovi su postajali konzistentniji i sa višim pojačanjem, zbog čega ubacivanje modernog zamenskog dela u stari sklop često zvuči svetlije, agresivnije ili oštrije: bias tačka se pomerila i niko je nije podesio. Tranzistor nije "pogrešan". Sklop oko njega je sada pogrešan za njega.

Uparivanje po hFE je bitno u phase shifterima, octave fuzz pedalama i višestepenim gain sekcijama. Ali hFE sam po sebi nije cela priča — dva tranzistora sa identičnim hFE mogu se ponašati i zvučati različito zbog struje curenja, napona baza-emiter i drugih parametara. Krivotracer (curve tracer) pokazuje ti celu sliku kroz bias tačke, što je tačno razlog zašto je to pravi alat i tačno razlog zašto ga skoro niko nema.

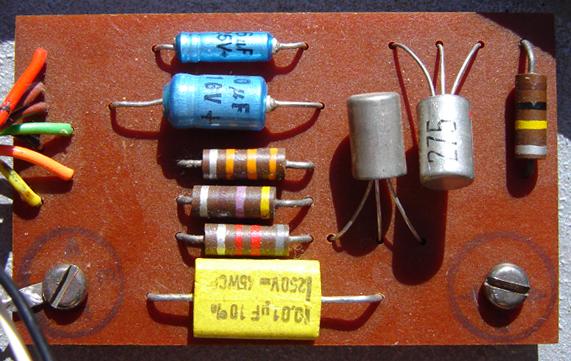

Germanijumski

Uobičajeni šezdesetih godina i cenjeni u određenim fuzz sklopovima zbog toplog, kompresovanog, "provisnutog" karaktera. Tipično nizak hFE i izuzetno osetljivi na temperaturu — što je izvor i njihove nestabilnosti i njihove privlačnosti.

Praktični problemi su ozbiljni: performanse ogromno variraju od uređaja do uređaja, struja curenja je značajna i drifuje sa temperaturom, a prave ispravne delove je teško naći. Pravilno selektovani i biasovani, zaista proizvode distorziju koju je teško imitirati silicijumom. Loše selektovani, proizvode pedalu koja radi drugačije popodne nego što je radila ujutru.

Silicijumski

Visoko pojačanje, stabilnost, konzistentnost. Podrazumevani izbor za skoro sve moderne analogne pedale. Često opisani kao svetliji ili oštriji od germanijuma, ali stvaran ishod zavisi od toga kako je sklop biasovan i intoniran — pravilno biasovan silicijumski Fuzz Face nije oštra pedala.

JFET-ovi

JFET-ovi se stalno porede sa lampama, i za razliku od većine takvih poređenja, ovo ima stvarnu osnovu. Prenosna karakteristika JFET-a — struja drejna u odnosu na napon gejta — prati približno kvadratni zakon, što je blisko obliku triodne karakteristike i sasvim drugačije od eksponencijalne krive BJT-a. Taj oblik je ono što proizvodi mekši nastup nelinearnosti i osetljivost na dinamiku sviranja o kojima ljudi govore.

Kvaka je u tome što JFET-ovi ogromno variraju od dela do dela. Napon odsecanja (pinch-off) i $I_{DSS}$ mogu se razlikovati i po faktor dva ili tri unutar istog broja dela, što znači da ozbiljni JFET dizajni najčešće zahtevaju individualno biasovanje svakog uređaja trimovanjem otpornika na sors ili drejn strani. To je stvaran rad, i to je razlog zašto JFET pedale koštaju koliko koštaju.

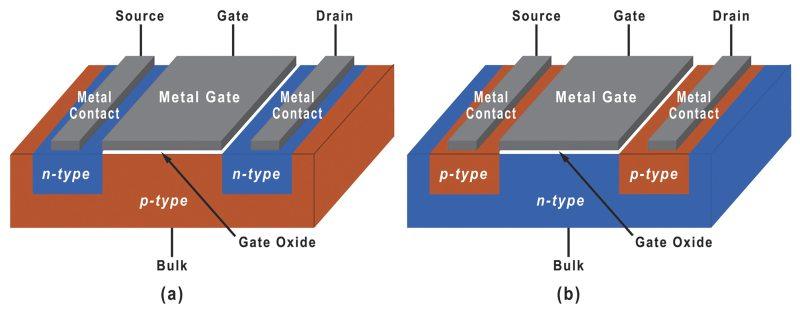

MOSFET-ovi

Uglavnom se koriste kao klipperi, ili kao deo hibridnih gain stepeni, proizvodeći "crunch" distorziju nalik pojačalu — osnova mnogih amp-in-a-box dizajna.

Mogu se koristiti kao gain stepeni, ali prirodno nisu za to najbolje prilagođeni: njihova transkonduktansa pri malim strujama koje 9V pedala koristi je niska, pa dobijaš manje pojačanja po stepenu nego kod BJT-a, i mogu zvučati "špicasto" ako se implementiraju nepažljivo. Sa pravilnim filtriranjem i intoniranjem dodaju pravu oštrinu i karakter.

Napomena o falsifikatima i vojnoj specifikaciji

Tranzistori vojne specifikacije nude bolju temperaturnu i naponsku toleranciju. U pedali na bini, korist je zanemarljiva.

Lažni ili pogrešno obeleženi tranzistori su česti na sekundarnim tržištima, posebno za traženim vintage tipovima. Mogu drastično promeniti ponašanje sklopa, i treba ih testirati, a ne verovati im. Ako plaćaš vintage cene za germanijum, izmeri hFE i struju curenja pre nego što lemiš.

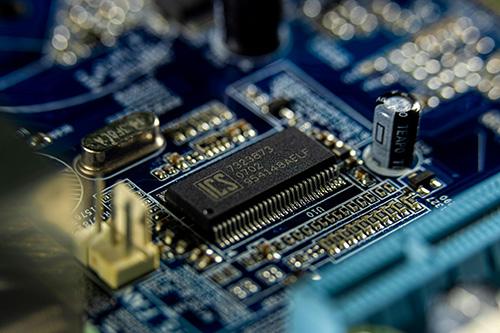

Integrisana Kola i Operacioni Pojačavači

Operacioni pojačavači su mozak mnogih overdrive, distortion i modulacionih pedala — gain stepeni, baferi, filteri i oscilatori u jednom malom pakovanju.

Imaju stvarne, merljive karakteristike: brzinu odziva (slew rate), ulazni offset napon, nivo šuma, propusni opseg, izlaznu snagu. I u većini sklopova pedala tonske razlike između modela su enormno preuveličane, jer su pojačanje, filtriranje i klipovanje pedale u potpunosti određeni delovima oko čipa.

Većina, ali ne svi. Što nas dovodi do izuzetka koji vredi znati.

Izuzetak koji potvrđuje pravilo: Rat

ProCo Rat koristi LM308, operacioni pojačavač sa notorno niskom brzinom odziva (slew rate). Pri visokom pojačanju, čip fizički ne može da isprati brze tranzijente, i to ograničenje oblikuje napad svake note. To nije mana koja je tolerisana; to je definišući deo onoga kako Rat zvuči, i ubacivanje "boljeg", bržeg operacionog pojačavača merljivo poboljšava specifikacije, a uklanja karakter.

To je kako izgleda prava razlika među operacionim pojačavačima: konkretan parametar, na konkretnoj granici, radi nešto čujno. Ako neko ne može da imenuje parametar, verovatno ga ni nema.

Uobičajeni operacioni pojačavači u pedalama

Većina pedala koristi isplative, dobro razumljive čipove — JRC4558, TL072, NE5532. Razuman šum, adekvatan headroom na 9V šini, lako se nabavljaju.

Tube Screamerov JRC4558D je onaj poznati, i mistika oko njega je uglavnom izmišljena. Razlike između varijanti mogu se čuti u pažljivom A/B poređenju u istom sklopu, i nisu dramatične. Mnogo bitnije je to što je pedala dizajnirana oko čipa i njegovih ograničenja headrooma na 9V, što je dostignuće dizajna, a ne komponente.

"Audiofilski" operacioni pojačavači

Visokoperformansni delovi kao OPA2134, LT1357 ili AD712 nude nisku distorziju, širok propusni opseg i nizak šum. U 9V pedali te karakteristike se često nedovoljno koriste, a povremeno su i kontraproduktivne — u sklopu čiji je posao harmonijsko obojavanje, čip koji odbija da doprinese bilo čim zaista može zvučati sterilno.

Vredi proveriti pre nego što zameniš: mnogi visokoperformansni operacioni pojačavači očekuju dvostruko napajanje i više headrooma nego što daje jedna 9V šina, a neki troše znatno više struje od originala. "Bolje na papiru" i "direktna zamena" su različite tvrdnje.

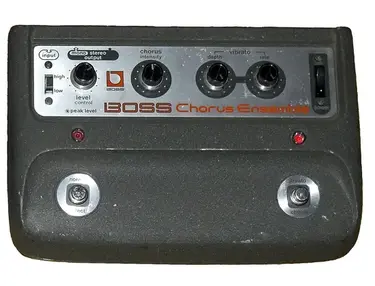

Bucket brigade uređaji

Analogne delay, chorus i flanger pedale zavise od bucket brigade uređaja — čipova koji odlažu analogni signal prosleđujući naboj kroz dug lanac kondenzatora i MOS prekidača, po jedan taktni korak odjednom. Nema konverzije u digitalni oblik, zbog čega zvuče onako kako zvuče, a i zbog čega su bučni i ograničenog headrooma.

Legendarni delovi — MN3005, MN3207 — odavno su van proizvodnje i skupi. Moderne reprodukcije od Coolaudio su generalno odlične alternative, mada postoji dosta kopija niskog kvaliteta i konzistentnost varira.

BBD čipovi su glavni pokretač cene u analognim modulacionim pedalama, i najveći su razlog zašto analogni delay košta nekoliko puta više od digitalnog.

Falsifikati, pakovanja i napajanje

Lažni ili prepakovani operacioni pojačavači su sve češći, posebno za vintage ili obustavljene delove kao JRC4558D i stariji delay čipovi. Obično rade; često ne zadovoljavaju specifikaciju šuma ili konzistentnosti. Kupuj od pravih distributera.

Napon napajanja je zaista bitan. Operacioni pojačavač na 18V ima duplo veći headroom nego na 9V, i u klipujućem sklopu to menja gde se klipovanje dešava i šta ga izaziva. Ovo je prava modifikacija, ne placebo.

DIP naspram SMD ne pravi nikakvu električnu razliku ako je pravilno urađeno. DIP je bolji za prototipisanje i modifikacije; SMD je bolji za proizvodnju i mnogo teži za zamenu.

Nepevani Delovi

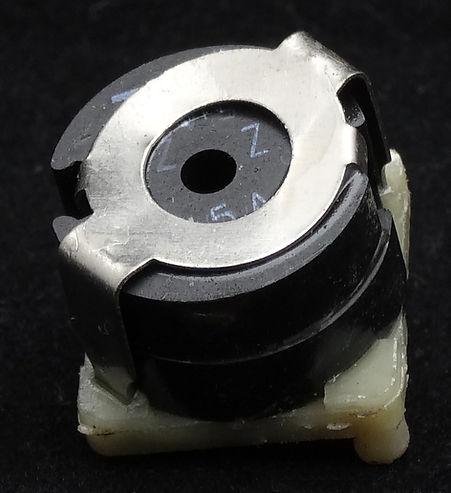

Kalemovi

Retki u pedalama, ali centralni za nekoliko njih — wah filtere, neke EQ pedale, određene modulacione sklopove. Kalem skladišti energiju u magnetnom polju i formira rezonantni element wah filtera, a njegova induktivnost podešava gde taj filter "sweepuje".

Reputacija mistike je uglavnom nezaslužena. To je žica namotana oko jezgra, a njena induktivnost i DC otpornost su specifikacije koje su bitne. Oboje utiču na to gde vrh rezonance sedi i koliko je oštar, što je stvaran efekat — ali grubost karaktera koju ljudi pripisuju vintage wah kalemovima uglavnom dolazi od aktivnih stepeni oko njih.

Žica

Srebrom pokrivena ili kiseoniku-slobodna bakarna žica neće transformisati tvoj ton. Unutar pedale, dužine žice su previše kratke da bi bilo šta drugo bilo istina.

Ono što žica može uraditi je uneti šum, ako je loše provučena ili ako je visokoimpedantna sekcija neizolovana. Dobri lemni spojevi, čvrste mehaničke veze i smisleno vođenje doprinose više tome kako pedala radi tokom deset godina nego bilo koja butik tvrdnja o žici.

Potenciometri

Potenciometri kontrolišu jačinu, gain i ton, a njihova mehanička pouzdanost i električna konzistentnost bitne su i za zvuk i za upotrebljivost. Loši potenciometri daju škripav šum, neravnomeran opseg i rano otkazivanje.

Dve stvari vredi znati:

Moderni potenciometri za montažu na štampanu ploču su generalno bolji od vintage stila sa lemnim jezičcima. Mnogi klasični tipovi se više ne prave po standardu koji su nekad imali, dok 16 mm i 24 mm delovi za montažu na ploču nude bolji kvalitet izrade, uže tolerancije i duži vek. Ipak, stari potenciometri se često mogu popraviti — čišćenje i podmazivanje vraćaju škripavu kontrolu u život češće nego što ljudi očekuju.

Tolerancija potenciometra je široka — obično ±20 %, ponekad i gore. Potenciometar obeležen sa 100 kΩ može izmeriti veoma daleko od 100 kΩ. U sklopu gde potenciometar podešava impedansu filtera ili opseg pojačanja, ta varijacija proizvodi zaista primetne razlike između inače identičnih pedala. Ovo je jedan od pravih, neglamuroznih razloga zašto dva uređaja sa iste proizvodne linije ne zvuče isto.

Taper je jednako bitan koliko i vrednost. Linearni potenciometar tamo gde je sklop hteo audio taper pravi kontrolu koja odradi sve u prvoj četvrtini svog hoda. To je katastrofa upotrebljivosti i nema nikakve veze sa tonom.

Prekidači, džekovi i konektori

Nožni prekidači, ulazni i izlazni džekovi, DC džekovi za napajanje. Ne doprinose ničim tonu, a doprinose svime tome da li pedala radi za dve godine.

Loši džekovi oksidiraju i olabave, dajući povremeni gubitak signala. Nožni prekidači sa mehaničkim odskakanjem ili nekonzistentnim dejstvom izazivaju bypass glitcheve, posebno vidljive u true-bypass dizajnima. Kupuj dobre. Ovo je jedina kategorija gde je plaćanje više jednostavno ispravno.

Kućišta i zaštita

Nije elektronska komponenta, ali kućište radi pravi posao: EMI zaštitu, termalnu stabilnost i mehaničku izdržljivost. Uzemljena aluminijumska kutija značajno smanjuje radio smetnje i brum, što je najbitnije baš u onim visoko-gain dizajnima koji su najskloniji da ih pokupe.

Pazi na uzemljenje. Prah bojenje i unutrašnji lak su izolatori, a pedala čiji džekovi treba da se uzemlje kroz šasiju to neće raditi kroz sloj boje. Ostruži kontaktne tačke.

Šta Ovo Znači Na Radnom Stolu

Kvalitet komponenti je bitan — ali skoro nikad u pravcu u kom pokazuje marketing.

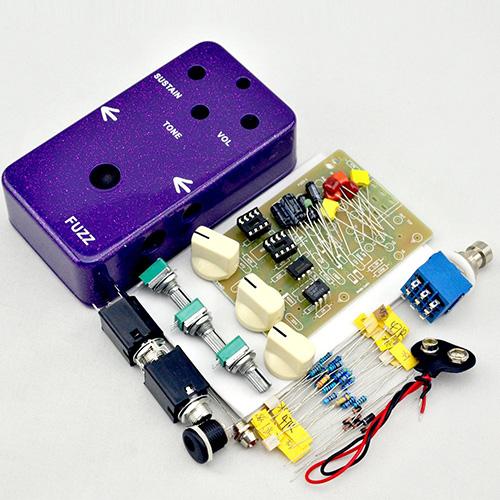

Dobro dizajniran sklop zvuči odlično sa jeftinim, pouzdanim delovima. Loše izveden sklop podbacuje čak i sa najskupljim dostupnim komponentama. Interakcija između delova, kako su biasovani i kako je sklop intoniran dominira nad bilo čim što doprinosi pojedinačna komponenta.

Zato kad gradiš ili modifikuješ, usmeri svoju pažnju ovde:

• Prvo dizajn i topologija sklopa. Ništa drugo se ni ne približava.
• Tolerancija tamo gde podešava bias. 1 % metal film na svakom otporniku koji odlučuje gde tranzistor miruje. Ovo je jeftino i najvrednija je nadogradnja na ovoj stranici.
• Dielektrična klasa tamo gde podešava frekvenciju. C0G ili film u signalnoj putanji, ne Y5V. Takođe jeftino.
• Mehanički kvalitet na delovima koji se pomeraju. Džekovi, prekidači, potenciometri. Ovde pedala zapravo umire.
• I izmeri tranzistore ako sklop zavisi od njih — posebno germanijumske. Selekcija pobeđuje nabavku.

Egzotični delovi povremeno dodaju nijansu. Nikad nisu zamena za razmišljanje o sklopu.

Probaj Sam/Sama

Argument o bias-u koji provlači se kroz ceo ovaj tekst — da je bitnije gde uređaj miruje nego šta je taj uređaj — je tačno ono zbog čega je napravljen FET Playground. Izmeri pravi JFET, dizajniraj stepen oko tog konkretnog dela, onda pomeri otpornik na sors strani i posmatraj kako radna tačka klizi i prenosna kriva postaje asimetrična pred tobom. Deset minuta sa tim alatom uradiće više za tvoju intuiciju od bilo koje količine čitanja o brendovima komponenti, uključujući i ovaj tekst.

Za stranu filtera, Tone Stack Lab pokazuje ti šta radi promena vrednosti kondenzatora, što je efekat koji ljudi obično pripisuju promeni tipa kondenzatora.

A pratnja ovom tekstu o harmonijskim posledicama svog ovog klipovanja je Šta Distorziju Čini Muzikalnom.

Izvori

• Vrednosti napona provođenja su tipične vrednosti sa deklaracija proizvođača pri malim strujama signala: 1N4148 silicijumska ≈ 0,7 V, 1N34A germanijumska ≈ 0,3 V, Schottky ≈ 0,2 V, LED diode od ≈ 1,8 V (crvena) do preko 3 V (plava/bela). Stvarni delovi variraju, germanijumski najviše.
• Keramičke dielektrične klase i njihovi naponski/temperaturni koeficijenti prate EIA klasifikaciju. Naponski koeficijent klase II objavljuje svaki veći proizvođač i veći je nego što većina ljudi očekuje.
• ProCo Rat-ova upotreba LM308 i ograničenje brzine odziva tog čipa dokumentovani su u objavljenim šemama sklopa i deklaraciji proizvođača dela.
• Konverzija tolerancije u cente je $1200 \cdot \log_2(1 + \text{tolerancija})$.
• Opsezi tolerancije komponenti (±1 % metal film, ±5 % ugljenični film, ±10–20 % ugljenični kompozitni, ±20 % tipično za potenciometre) su standardne specifikacije proizvođača.
• Tamo gde sam opisao deo kao da zvuči na određeni način, to je moje sopstveno mišljenje sa radnog stola i treba ga tako i čitati. Tamo gde sam naveo broj, on dolazi sa deklaracije.

Bilo da juriš vintage mistiku, butik ton ili samo solidnu izradu: nije bitna cena delova. Bitno je znati koji od njih zapravo radi posao.
