Krajnji Mod za Hot Rod Deluxe

Fender Hot Rod Deluxe je vrlo dobro pojačalo. Može biti izuzetno korisno i isplatiti se hiljadu puta, a može ti doneti i more nevolja. Tokom godina kroz radionicu mi je prošlo na desetine njih, i iskreno je to fifti-fifti situacija — pola su dobri i pouzdani, pola su puni problema.

Što se zvuka tiče: nikad mi se nije dopao. Neki su malo bolji od drugih, ali budimo realni. Kupuješ trokanalno pojačalo sa reverbom i efekt petljom, a dva od tri kanala su praktično beskorisna. Pogodi koja dva. Uz to, reverb nije sjajan, a efekt petlja na mnogim modelima ima probleme sa ispadanjem signala.

Ništa od toga nije sprečilo da bude briljantan poslovni potez. Sudeći po tome koliko ih je napolju, Fender ih je prodao neverovatnu količinu, i zahvalan sam im za to, jer su napravili gomilu posla za majstore za pojačala.

Ali evo u čemu je stvar: može se popraviti. Značajno, i jeftino. Modovan, zaista mi se sviđa. Vežite pojaseve.

Kratka Verzija

• Uradi mod sa otpornicima pre svega ostalog, na svakom Hot Rod Deluxe-u koji poseduješ. Veliki otpornici za pad napona sede naslonjeni na PCB nižeg kvaliteta i peku ga, što je koren kvarova pri prebacivanju kanala i pucketanja po kojima su ova pojačala poznata. Ovo je popravka pouzdanosti, ne tonski mod.
• Zvučnik je najveći jeftin tonski upgrade ako ne menjaš ništa drugo. Fabrički zvuk je previše naglašen u srednjim frekvencijama i zatvoren gore. Izaberi zvučnik koji rešava taj problem, umesto onog sa dobrom reputacijom u apstraktnom smislu.
• Izlazni stepen: master volume posle faznog invertora umesto Presence pota, i blackface Fender feedback vrednosti. Zajedno pretvaraju hot-rodovan combo u nešto sa Fender manirima.
• Pretpojačalo: najveći deo posla je uklanjanje gaina, ne dodavanje. Drive kanali su nazalni i prekompresovani jer imaju previše gaina na pogrešnim mestima.
• Isti pristup radi na Blues Deluxe-u — ispravka: ne radi, ne direktno. Vidi Blues Deluxe Modovi zašto; to je istinski drugačije kolo sa sopstvenim fabričkim bias trimerom.

Pojačalo

Četrdeset vati, tri 12AX7, par 6L6, jedan zvučnik od 12″, reverb sa oprugama, i trokanalni ulazni deo — Normal, Drive i More Drive — sa zajedničkom tonskom mrežom.

Fenderu na čast, novije verzije su bolje napravljene. Prešli su na debljiPCB i podesili raspored komponenti, što stvarno pomaže pouzdanosti. Ali kao i svako prekomorsko, pristupačno pojačalo, i noviji Hot Rod Deluxe-ovi i dalje pate od problema sa PCB-om, a osnovna dizajnerska odluka koja to uzrokuje nikad zapravo nije poništena.

Da pričamo o objektivnim problemima.

Gain kanali su u suštini beskorisni. Nazalni, prekompresovani, i nemam ništa lepo da kažem o njima.

Klin kanal je funkcionalan ali daleko od "super-nevrovatnog" zvuka koji neki tvrde.

Celo pojačalo se previše oslanja na bas, do te mere da zamuti tonove koje zapravo želiš da čuješ.

A napajanje peče ploču. To nije pitanje ukusa. Vidi ispod.

Šta Sam Želeo Da Postignem

Ovaj set modova je originalno bio narudžbina, i klijent je hteo zvuk u "Dumble" školi — pa sam prema tome i podesio ceo pristup. Pominjem ovo jer je bitno: nisam ciljao Marshall-stil drive kanala, i ako je to ono što tražiš, neki od ovih izbora nisu za tebe.

Opšta strategija je suprotna od onoga što ljudi očekuju od liste modova. Najveći deo rada u pretpojačalu spušta gain. Drive kanali Hot Rod-a ne otkazuju zato što im nedostaje gain; otkazuju zato što ga imaju previše, primenjenog na mestima koja proizvode kompresiju i nazalnost umesto sustain i jasnoću. Skini gain na pravim mestima i isto kolo počinje da diše.

Označiću koje promene su ključne a koje opcione, ali toplo preporučujem da uradiš celu stvar. Svaka promena ima efekat talasanja i nekoliko njih zavisi jedna od druge da bi harmonično radile. Kod ovakvog pojačala je takođe vrlo teško promeniti jedan kanal a da se ne utiče na ostatak kola — sve ispod dotiče sva tri kanala, i sva tri su na kraju bolja zbog toga.

Pažnja — Pročitaj Ovo Prvo

Četrdeset vati 6L6 push-pull znači B+ u regionu 400–450 V, a filter kondenzatori to drže i posle isključenja iz struje.

• Isprazni filter kondenzatore i proveri multimetrom pre nego što priđeš ploči.
• Nikad ga ne pali bez zvučnika ili dummy load-a povezanog.
• Ovo je PCB pojačalo, i ploča je slaba tačka. Koristi pristojnu temperaturno-kontrolisanu lemilicu i lemnu pletenicu. Ne poluži komponente napolje, ne parkiraj lemilicu na padu, i ne radi ovo umoran/na. Podizanje staze na Hot Rod Deluxe-u pretvara dvočasovni posao u dugu veče.
• Rad na šasiji u prvom modu uključuje bušenje šasije. Prvo izvadi transformator, ploču i sve ostalo, i očisti sve strugotine pre nego što se vrati zajedno.

Ako bilo šta od ovoga zvuči nepoznato umesto očigledno, prepusti to majstoru.

Modifikacije

Poređao sam ih onako kako bih ih ja zaista radio: prvo pouzdanost, pa najjeftiniji veliki tonski dobitak, pa pravi posao.

Mod sa otpornicima — uradi ovaj prvo

Ovo treba uraditi na svakom pojedinačnom ovakvom pojačalu čim ga dobiješ.

Svi Hot Rod Deluxe-ovi dele isti problem u izlaznom stepenu. Fender je koristio velike otpornike za pad napona da izvede niže naponske šine koje treba pretpojačalu, što je sasvim isplativ način da se to postigne — a onda je te otpornike montirao ravno na PCB nižeg kvaliteta.

Razmisli šta otpornik za pad napona zapravo radi. Oslobađa se neželjenog napona pretvarajući ga u toplotu. Otpornik koji spušta 100 V pri 20 mA disipira 2 W, kontinuirano, dok god je pojačalo upaljeno. Montiran bez protoka vazduha i bez razmaka, ta toplota nema kuda osim u ploču ispod sebe.

Vremenom to peče PCB. Laminat se boji, bakarne staze degradiraju, i dobijaš tačno kvarove po kojima su ova pojačala poznata: naglo prebacivanje kanala, pucketanje, i povremeni šum. Ljudi krive relej ili nožni prekidač. Obično je ploča.

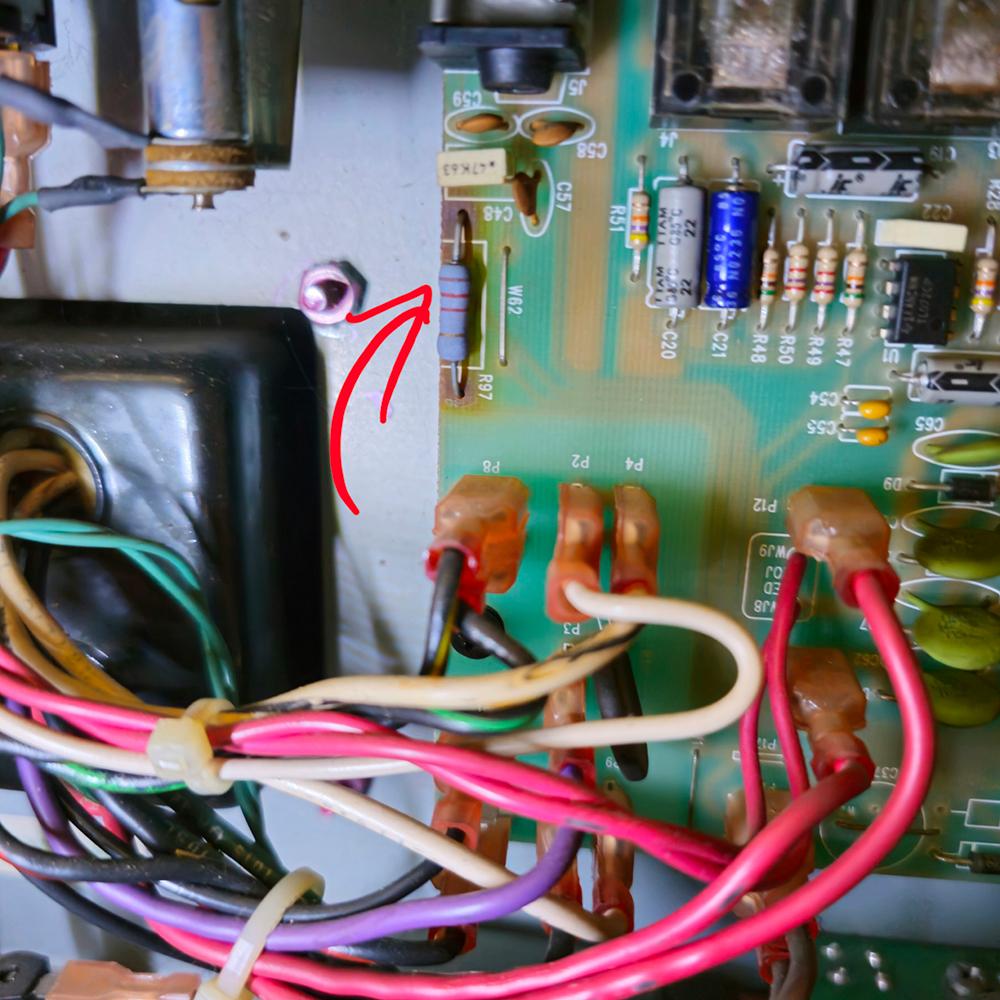

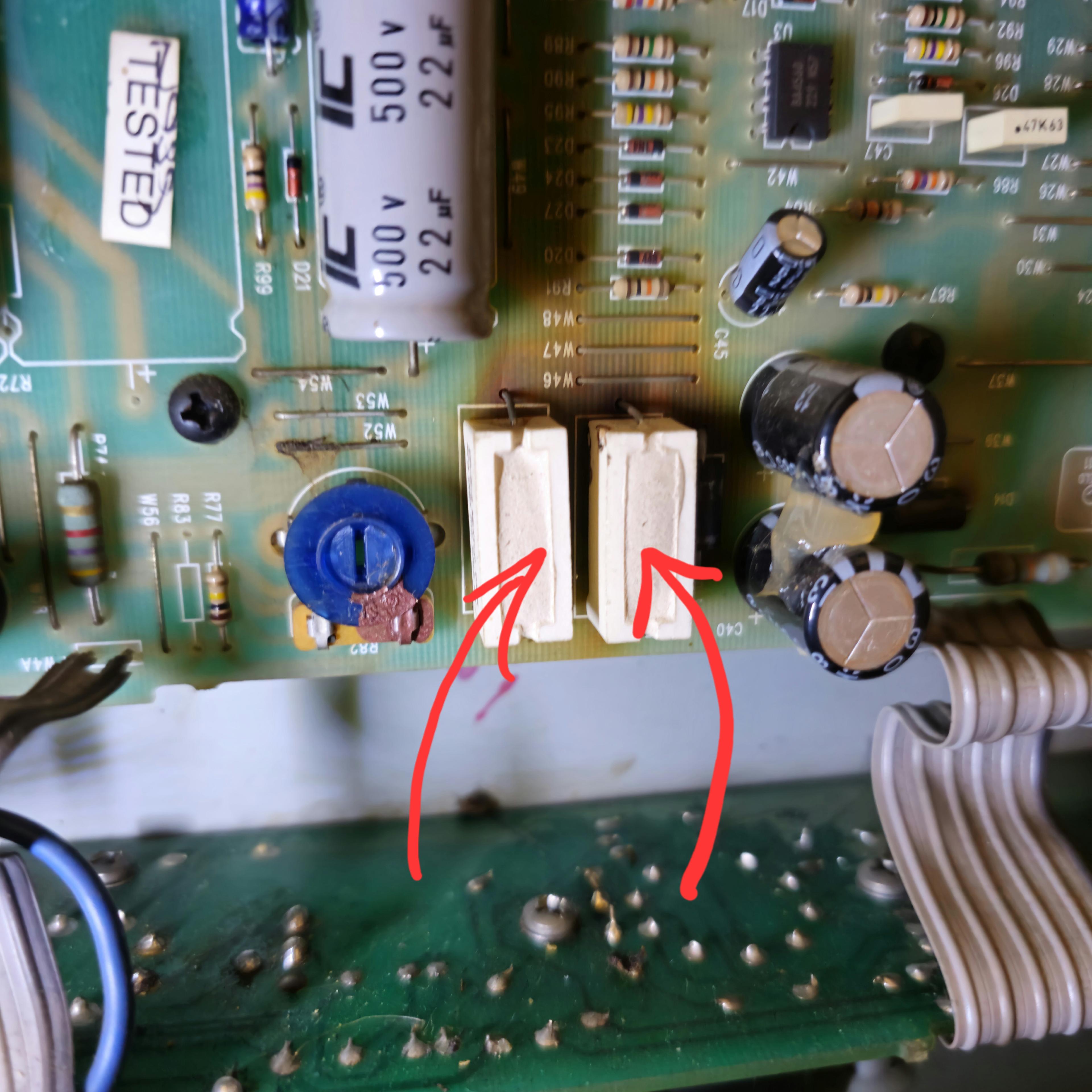

Otpornici o kojima je reč su R78 i R79 (Slika 3). Postoji i treći, R97 (Slika 2), koji je manji ali i dalje dovoljno vruć da napravi štetu.

Evo šta ja radim, posebno na pojačalima čije su ploče već oštećene:

• R78 i R79: zameniti većim žičanim (wirewound) otpornicima montiranim direktno na šasiju, pa ožičiti nazad do njihovih tačaka na ploči. Šasija je veliki aluminijumski hladnjak; otpornici rade hladno i ploča nikad ne vidi toplotu.
• R97: montiranje na šasiju nije neophodno, ali ga podigni sa ploče tako da ima vazduha između njih dvoje.

Fenderu na čast, oni su ovo donekle rešili u poslednjoj deceniji ili tako nekako, sa boljim PCB-om i malo više razmaka između otpornika i ploče. To je krpljenje pre nego prava popravka — otpornici su i dalje tu, i dalje disipiraju, i dalje blizu.

Toplo preporučujem ovo uraditi. Relativno je jednostavan posao koji te čuva od velikih glavobolja i znači da nikad ne sretneš ove kvarove na nastupu.

Zvučnik

Ako si prosečan korisnik Hot Rod-a, generalno zadovoljan pojačalom i posle par sitnih poboljšanja, promena zvučnika je daleko najveći dostupan upgrade. Rani Hot Rod-ovi su dolazili sa veoma jeftinim zvučnikom koji je mnoge ostavljao nezadovoljnim. Dobro uveden fabrički zvučnik nije užasan, ali je daleko od isporučivanja bilo čega što bi nazvao prepoznatljivim tonom.

Pa koji? Zavisi u potpunosti od zvuka koji tražiš, ali mogu bar da te usmerim.

Kreni od stvarnih mana fabričkog pojačala: veoma je naglašen u srednjim frekvencijama i nema otvorenosti u visokom presence regionu. To treba da vodi izbor, umesto biranja zvučnika jer ima dobru reputaciju u apstraktnom smislu.

• Vintage 30 i Alnico-stil zvučnici naglašavaju visoke sredine. Na pojačalu koje je već naglašeno u sredinama, to može pogoršati problem umesto da ga reši.
• Creamback porodica zvučnika je otvorenija u tom regionu i pomera fokus srednjih frekvencija negde drugde, što je bolja kombinacija ovde.

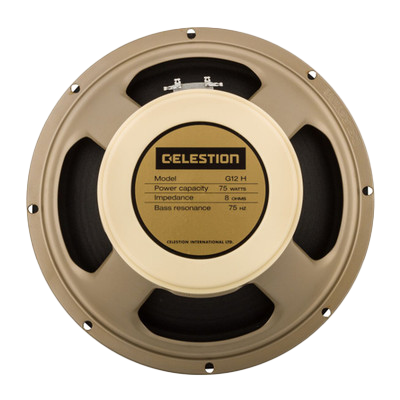

Ako želiš sigurnu opciju, neka verzija Celestion Creamback-a. Svestran je i lepo se slaže sa ovim pojačalom, posebno ako je inače nemodovan. Na novijim Hot Rod Deluxe-ovima Fender je prešao na verziju Celestion Cream-a, što je primetno poboljšalo stvari — došli su do istog zaključka.

Možeš takođe istražiti Eminence, Jensen, ili druge. Nemam duboko lično iskustvo sa njima, iako postoje zanimljivi brendovi koji prave Fender-stil zvučnike ako je to pravac koji tražiš.

Vredi zapamtiti da promena zvučnika nije samo promena frekventnog odziva — kabinet i drajver takođe menjaju šta pojačalo vidi, što je tema sama za sebe i pokrivena u zašto reaktivna opterećenja zvuče drugačije od pravih kabineta.

Modovi izlaznog stepena

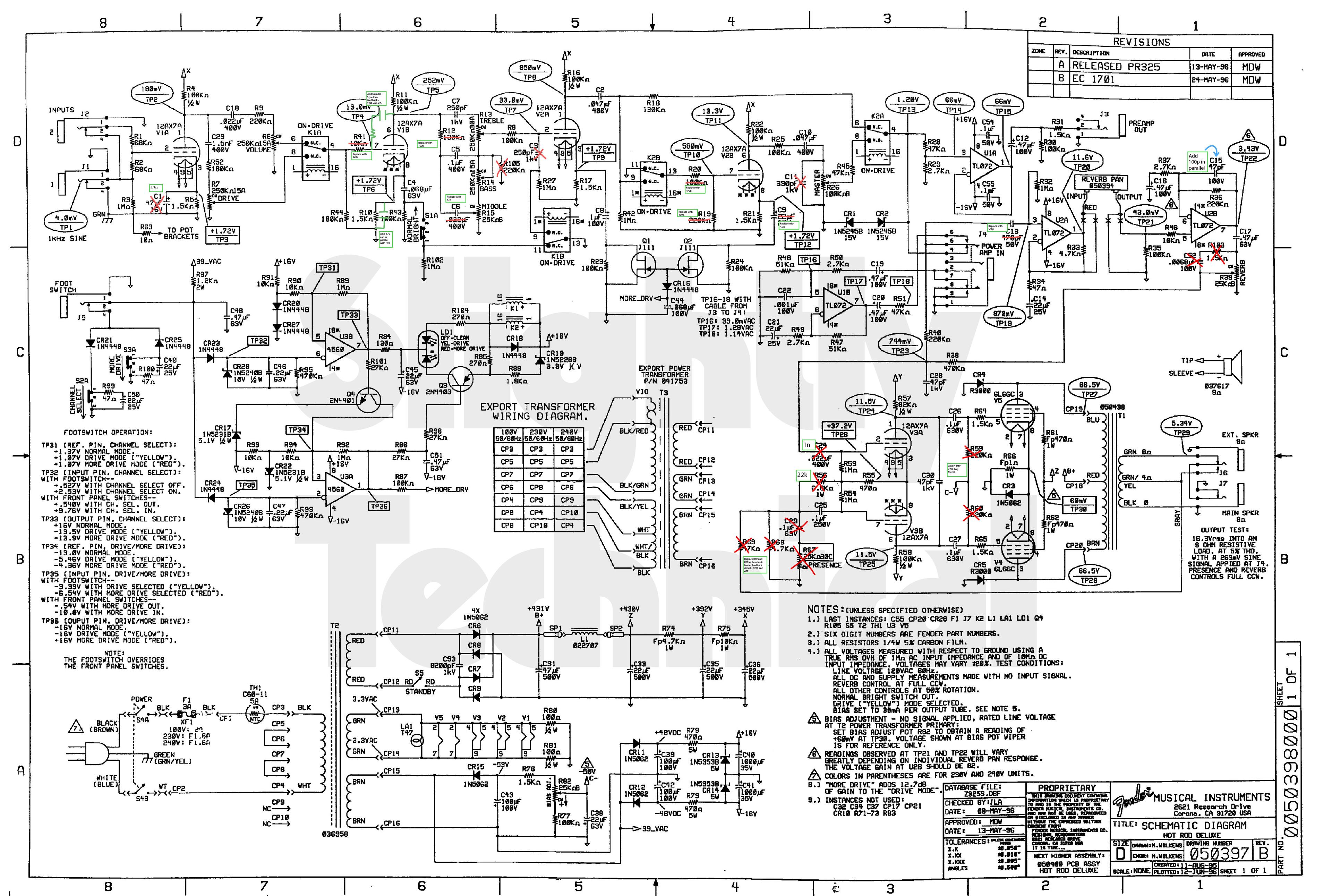

Sad ozbiljan posao. Da pogledamo šemu:

Master volume posle faznog invertora (PPIMV). Zameni Presence potenciometar dual-gang 220 kΩ log potom i ožiči kao PPIMV. Za implementaciju, Lar-Mar i Trainwreck Type-2 i Type-3 master volume opisi na RobRobinette sajtu su standardna referenca i ne vidim razlog da ih ponovo crtam ovde.

Dodavanje PPIMV-a ovom pojačalu je vrlo isplativo. Odlično zvuči u ovom kolu, i rešava stvaran praktičan problem da je klin kanal prekomerno glasan i teško kontrolisati na niskoj jačini. Takođe širi tonsku paletu, jer PPIMV menja kako izlazni stepen odgovara kad je smanjen umesto da ga samo utiša. I najbolji deo: potpuno otvoren, praktično je van kola.

Otpornik negativnog feedbacka. Zameni feedback mrežu standardnim Fender vrednostima:

• R69: 820 Ω
• R68: 47 Ω ili 100 Ω
  • 47 Ω drži pojačalo čistijim i brižim
  • 100 Ω ga čini labavijim i punjijim

Te dve vrednosti su feedback raspored blackface Deluxe Reverb-a, a razlog zašto se čisto presade je da oba kola ubacuju feedback na istoj tački — u rep katode faznog invertora. Više feedbacka znači nižu izlaznu impedansu i čvršće prigušenje; manje znači da kriva impedanse zvučnika dobija više reč. Koju od 47 i 100 želiš je stvarno stvar osećaja, i to je petominutna zamena, pa probaj oba.

Zajedno, ove dve promene stvaraju mnogo bliži blackface izlazni stepen i znatno tradicionalniji Fender osećaj.

Modovi pretpojačala

Da bi upotpunio izlazni stepen, pretpojačalu treba rad. Opet napomena: najveći deo ovoga je smanjenje gaina.

Katodni kondenzatori ulaznog stepena. Zameni nekoliko sa nižim vrednostima — oko 4.7 µF. Manji katodni bajpas kondenzator ne samo da smanjuje gain, smanjuje ga selektivno, ostavljajući bas manje pojačan od sredina i visina. Zato ovo toliko pomaže drive kanalima: zaustavlja da se niski kraj množi na svakom stepenu na putu kroz kolo.

V1B mreža lokalnog negativnog feedbacka. Dodaj Dumble-stil lokalnu feedback mrežu oko V1B. Ovo spušta gain dok daje taj prepoznatljivi osećaj. To je elegantan način da se smanji gain bez odustajanja od kontrole nad tim koje frekvencije pojačavaš — lokalni feedback takođe linearizuje stepen i spušta njegovu izlaznu impedansu, što menja kako pokreće ono što sledi.

Tonska mreža (opciono). Nije obavezno, ali ja to preferiram: zameni Middle pot sa 25 kΩ na 100 kΩ log. Takođe inspirisano Dumble-stil tonovima, i daje ti mnogo više sredina na raspolaganju. Vredi videti pre kupovine pota — vidi Probaj Sam/Sama ispod.

Ukloni C3. Sasvim je u redu uraditi ovo pošto je gain već smanjen. Rezultat je prirodniji, otvoreniji zvuk.

Ulaz i katoda V2B. Modifikuj oboje, da dodatno smanjiš gain i podesiš frekventnu kompenzaciju na tom stepenu.

Ukloni C11. Ovo omogućava drive kanalima da dišu i znatno poboljšava njihov karakter.

Ne paniči zbog svog ovog smanjenja gaina. Još ima dosta na raspolaganju. Samo zvuči i oseća se mnogo bolje na izlazu.

Modovi reverba

Tri sitne promene, a poslednja je ona koju ljudi odmah primete.

C13 (opciono). Zamena ovoga blago smanjuje niske frekvencije koje ulaze u reverb, što ga čisti.

C15. Dodaj 100 pF paralelno, ili ga zameni većom vrednošću, da potamniš reverb. Ja preferiram tamnije reverb tonove, posebno sa solid-state reverb drajverima, koji inače teže da zvuče lomljivo. Eksperimentiši do 1 nF i nađi šta ti se sviđa.

Mreža za bleed na reverb potu — ukloni je. Ovo je ključno. Ispravlja nagli, sve-ili-ništa prelaz u reverb miksu koji ova pojačala imaju, i pretvara reverb kontrolu u nešto što zaista možeš podesiti na korisnu količinu.

Šta Sam Namerno Ostavio Netaknuto

Izlazni transformator, mrežni transformator i komplet lampi svi ostaju. Kod ovih pojačala postoji iskušenje da se počne sa zamenom gvožđa, i to je skoro uvek pogrešan potez po ovoj ceni — potrošićeš više nego što pojačalo vredi da bi jurio razliku manju od promene zvučnika.

Trokanalna arhitektura prebacivanja takođe ostaje, releji i sve. Nije elegantno, ali radi kad ploča nije pečena, a njena rekonstrukcija je potpuno drugi projekat.

Kako Je Ispalo

To je pun recept za pretvaranje ovog pojačala iz "dobrog" u "sjajno."

Klin kanal dobija headroom i manire, a PPIMV ga čini upotrebljivim na jačinama na kojima zaista možeš probati. Drive kanali prestaju da nazalno hukću i počinju da se ponašaju kao pokretani stepeni pojačala umesto kao fuzz koji ima loš dan. Reverb postaje kontrola koju podešavaš umesto prekidača. A pojačalo prestaje da jede sopstvenu ploču.

Prvobitno sam napisao da ovi modovi važe i za Blues Deluxe. Pošto sam u međuvremenu izvukao pravu Blues Deluxe/DeVille šemu da napišem poseban tekst o tom pojačalu, ne mislim da je to tačno — u pitanju je drugačije kolo sa sopstvenim fabričkim bias trimerom i sopstvenim vrednostima tonske mreže, ne Hot Rod Deluxe sa drugom pločicom. Pročitaj taj tekst za ono što zapravo važi tamo.

Za više o ovome, moj YouTube video na temu ima neobrađene zvučne primere da možeš pošteno proceniti tonske promene. To je jedan od mojih ranijih pokušaja, iz vremena kad sam još učio kako se prave videi.

Probaj Sam/Sama

Pre naručivanja tog 100 kΩ Middle pota, idi i pogledaj šta radi. Tone Stack Lab će ti pokazati Fender mrežu sa 25 kΩ mid potom, pa zatim sa 100 kΩ, i razlika u tome dokle Middle kontrola može da dosegne je očigledna na grafiku na način na koji nikad nije iz spiska delova. Isto važi za vrednosti katodnog bajpas kondenzatora — manji kondenzator je propust visokih (high-pass), i videti gde mu je ćoše odmah ti govori zašto rešava mulj u niskom kraju.

Za izlazni stepen, Feedback Lab pokriva šta promena R68 između 47 Ω i 100 Ω zapravo radi: količinu feedbacka, faktor prigušenja, i koliko od krive impedanse zvučnika na kraju završi u tvom frekventnom odzivu.

Izvori

• Oznake komponenti (R78, R79, R97, R68, R69, C3, C11, C13, C15) odnose se na Fender Hot Rod Deluxe servisnu šemu. Oznake variraju između revizija — proveri sa šemom svog sopstvenog pojačala pre nego što bilo šta odlemiš.
• Vrednosti feedbacka 820 Ω / 100 Ω su blackface Fender AB763 raspored, koji se ovde presađuje jer oba kola ubacuju feedback u rep katode faznog invertora.
• PPIMV implementacija prati Lar-Mar i Trainwreck Type-2/Type-3 master volume dizajne kako su dokumentovani na RobRobinette.com.
• Obeležena šema je priložena uz ovaj tekst kao PDF.
• Dumble-flavored pravac je bio konkretan zadatak klijenta. To je jedan validan cilj među nekoliko, ne objektivno ispravan.
