Ukroti Blues Junior: Preobražaj U Blackface Duhu

Ovo pojačalo mi dolazi na sto stalno, i žalba je uvek ista: rano upada u distorziju, i zvuči kutijasto. Oboje je tačno. I oboje se popravlja za cenu seta žica.

Blues Junior je istinski pametan proizvod. Petnaest vati, 1×12, dovoljno mali da ga nosiš u jednoj ruci, dovoljno glasan da se prepire sa bubnjarem. Sav na lampama, i jeftin. Fender ih je prodao na tone, i zaslužio je to. Problem je što izgleda kao blackface Fender, a ne zvuči kao jedan. I kad jednom čuješ šta skoro postiže, više ne možeš to da prečuješ.

Ono što sledi je set modova koji radim već godinama, u istoj kombinaciji. Nije ovo pokušaj da se od Blues Junior-a napravi muzejski tačan Twin Reverb — to ne možeš uraditi EL84 combo pojačalu, a jurenje toga bi ti bacilo praktično malo pojačalo koje inače imaš. Radi se o finoći: čistiji prednji kraj, Tone Stack koja se ponaša onako kako ti ruke očekuju, i izlazni stepen koji diše umesto što laje.

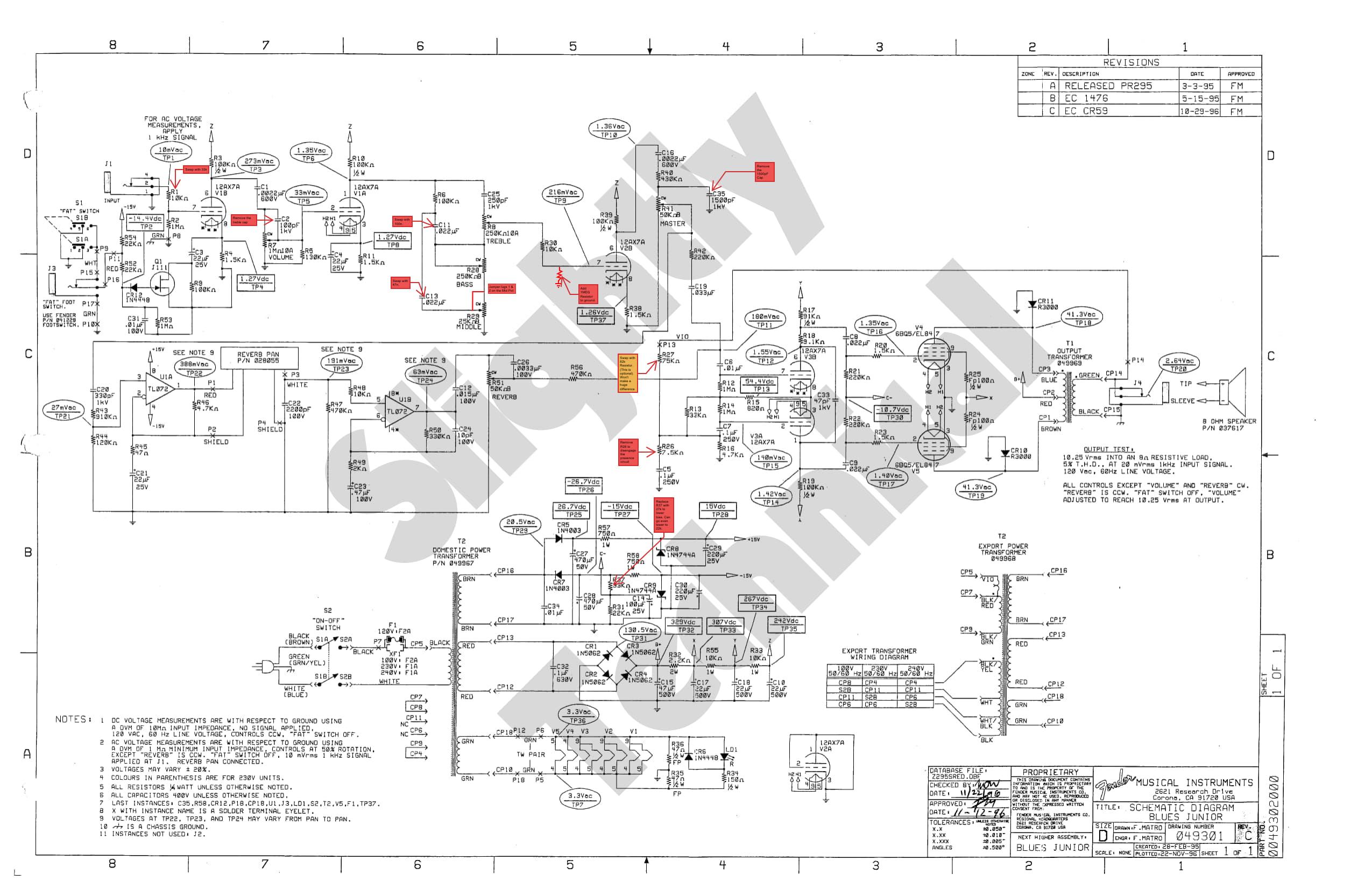

Svaka vrednost ispod je pravo sa Fender fabričke servisne šeme, pa možeš proveriti moj domaći zadatak pre nego što upališ lemilicu.

Kratka Verzija

• Ulazni grid stopper: 10 kΩ → 33 kΩ. Skida nervozu sa prednjeg kraja, a da ga ne zatamni.
• Izvadi 100 pF kondenzator preko volume pota. Tu je da drži pojačalo svetlim kad ga spustiš; na ovom pojačalu ga samo čini tankim i bocka.
• Prebaci Tone Stack na Twin vrednosti. Slope otpornik i treble kondenzator su već blackface; pogrešni su bass i mid kondenzatori — .022 µF tamo gde Twin ima 0.1 µF i 0.047 µF.
• Izvadi kondenzator od 1500 pF koji radi protiv 430 kΩ otpornika posle V2B. Taj par pravi propust niskih na 247 Hz, i to je najveći pojedinačni razlog zašto pojačalo zvuči nazalno i zatvoreno.
• Preradi negativnu povratnu spregu i skini interno presence kolo. Stara Fender filozofija: neka Tone Stack vodi računa o visokim frekvencijama.
• Biasuj EL84 hladnije. Više čistog hedruma, duži vek lampi, mekši prelaz u distorziju.
• Spojne kondenzatore ne diraj. Namerno. To je ono što drži bass čvrst kad ga guraš.

Pojačalo

Na papiru je Blues Junior jednostavan: tri 12AX7, par EL84 u fixed bias push-pull rasporedu (neuobičajeno za EL84 — većina malih EL84 pojačala je cathode-biased), reverb sa oprugama, master volume, i zvučnik od 8 Ω. Fenderov sopstveni izlazni test na šemi kaže 15 W minimum, 10.95 V_rms u 8 Ω, pri 5 % THD. Zapamti to 5 % — to je mnogo prljavija radna tačka od hi-fi specifikacije, a to je posebna priča za sebe.

Nekoliko konkretnih odluka ga guraju dalje od blackface zvuka sredine šezdesetih na koji liči:

Tone Stack je na pogrešnom mestu i ima pogrešne kondenzatore. Kod klasičnog blackface pojačala, mreža sedi odmah posle prvog gain stepena, pre volume kontrole. Kod Junior-a je parkirana kasnije u pretpojačalu — i, još bitnije, koristi vrednosti kondenzatora koje naglase donje srednje frekvencije umesto da naprave poznati blackface scoop. Tačne brojke stižu u nastavku, jer ovaj mod odrađuje najveći deo posla.

Treble bleed na volume potu. Kondenzator od 100 pF premošćuje pot da visoke frekvencije ostanu žive kad ga spustiš. Zvuči razumno u teoriji. U praksi, na ovom kolu, ton postane tanak i bocka baš na jačinama na kojima sviraš uživo.

Nizak ulazni grid stopper. 10 kΩ pušta prvi stepen da vidi baš sve što tvoji magneti izbace, i doprinosi tome da pojačalo deluje nervozno i rano upada u distorziju.

Skriven propust niskih usred pretpojačala. Više o tome u Koraku 4. Ovo je onaj koji sve iznenadi.

Presence mreža omotana oko petlje povratne sprege. Primeti da na prednjoj ploči nema presence dugmeta — ovo je interno, fiksno kolo u putanji negativne povratne sprege. U fabričkom obliku daje koristan svetao rub, ali sa blackface rečnikom nema nikakve veze.

EL84 rade prilično vruće. Kompresuju se i grcaju ranije od 6V6 ili 6L6 parova iz pojačala koje Junior imitira.

Rezultat je sasvim upotrebljivo klupsko pojačalo, koje više naginje ka britansko-tweed ukusu nego ka prozračnom, klavirskom klinu Deluxe Reverb-a. Dosta ljudi ga voli baš takvog kakav jeste. Drugi u njemu čuju odličan blackface ton, samo zarobljen unutra.

Šta Sam Želeo Da Postignem

Tri stvari, po redu bitnosti:

1. Čist hedrum i predvidljiva osetljivost. Pojačalo treba duže da ostane čisto, da prati tvoju dinamiku sviranja, i da prihvati pedale bez kolapsa u fuzz na umerenoj jačini nastupa.
2. Klasičan Fender balans. Manje kutijastih donjih srednjih frekvencija, kontrolisan bass, blag scoop, i sladak vrh koji podešavaš tonskim kontrolama, a ne onaj koji je ugrađen u kolo.
3. Sabraniji izlazni stepen. Hladniji bias i prerađena mreža povratne sprege — blackface umesto hot-rodovanog combo pojačala, uz zadržanu čvrstinu u niskom kraju.

I jedan ne-cilj, koji je podjednako bitan: spojni kondenzatori se ne diraju. Hoću da ovo pojačalo ostane čvrsto u basu i da distorzira na moderan, kontrolisan način — ne da se raspadne kad ga guraš. Više o tome na kraju.

Pažnja — Pročitaj Ovo Prvo

Lampaško pojačalo nosi smrtonosne napone, i Blues Junior nije izuzetak samo zato što je mali. Čak i kad ga isključiš i izvučeš iz struje, filter kondenzatori mogu da drže dovoljno energije da te ubiju.

Ako ti čitanje šeme, bezbedno pražnjenje filter kondenzatora i rad oko visokog napona nisu već prirodni, ovo nije pojačalo na kom učiš metodom pokušaja i promašaja. Nađi kompetentnog majstora — sa šemom u ruci, svaka od ovih promena je posao od pola sata za nekog ko to radi svaki dan.

Postoji i drugi rizik, specifičan za ovo pojačalo: to je combo na štampanoj ploči, i ploča nije velikodušna. Previše toplote, grubo odlemljivanje ili poluga na padu će podići stazu. Koristi pristojnu lemilicu, koristi pletenicu za skidanje kalaja umesto sile, i ne radi na njemu umoran.

Modifikacije

Korak 1 — Ulazni grid stopper: 10 kΩ na 33 kΩ

Fabrički, otpornik između ulaznog džeka i prve mrežice je 10 kΩ, sa 1 MΩ pulldown ka masi. Zameni taj 10 kΩ za 33 kΩ.

Taj grid stopper pravi propust niskih zajedno sa sopstvenom ulaznom kapacitivnošću lampe — Miller kapacitivnošću prvog stepena, koja je za 12AX7 u ovoj konfiguraciji reda veličine 100 pF. Prelaz sa 10 kΩ na 33 kΩ pomera tu graničnu frekvenciju naniže, ali ona i dalje ostaje daleko iznad opsega gitare — pojačalo se time ne zatamnjuje, ni na koji način koji bi zvao zatamnjenjem. Ono što se dešava je da se najoštriji tranzijenti zaoble pre nego što udare u mrežicu.

Pod prstima to znači pojačalo koje deluje kontrolisano umesto nervozno, posebno sa jačim magnetima. Tačno to ti treba ako juriš blackface jasnoću, a ne krpast ulazak u distorziju na najmanju provokaciju.

Korak 2 — Izvadi 100 pF treble bleed na volume potu

Volume kontrola je 1 MΩ audio pot sa 130 kΩ taper otpornikom, a preko nje je premošćen kondenzator od 100 pF koji drži visoke frekvencije žive na niskim podešavanjima.

Izvadi taj kondenzator.

U teoriji kompenzuje prirodno zatamnjenje kako spuštaš jačinu. U praksi, na ovom pojačalu, čini stvari lomljivim tačno tamo gde provodiš celo veče. Kad ga izvadiš:

• taper volume-a postaje progresivan i prirodan, posebno između 1 i 3
• ton ostaje pun i balansiran na umerenoj jačini, umesto piskav

Zbog ostalih promena iz ovog teksta, pojačalo ostaje otvoreno i artikulisano i bez njega. Prosto prestaje da upadne u "ice-pick" zvuk čim jačinu držiš civilizovanom.

Korak 3 — Prebaci Tone Stack na Twin vrednosti

Ovo je mod koji radi najviše, i fabričke vrednosti tačno objašnjavaju zašto.

Blues Junior mreža je Fender-stil Tone Stack. Slope otpornik je već 100 kΩ, a treble kondenzator je već 250 pF — oba identična blackface Twin-u. Topologija je, dakle, tačna, i dve od četiri kritične vrednosti su tačne. Zato ovo skoro radi.

Loše su preostale vrednosti:

• Bass kondenzator: .022 µF, tamo gde Twin ima 0.1 µF
• Mid kondenzator: .022 µF, tamo gde Twin ima 0.047 µF
• Mid pot: 25 kΩ linearan, tamo gde Twin ima 10 kΩ audio

Taj bass kondenzator je glavna vest. Na otprilike petini Twin vrednosti, gura delovanje bass kontrole naviše, iz pravog basa u donje srednje frekvencije — a to je tačno onaj "kutijasti" kvalitet na koji se svi žale. Pojačalu ne fali bass kao takav; njegova bass kontrola samo radi na pogrešnom mestu.

Ugradi Twin vrednosti i mreža počne da se ponaša onako kako ti ruke već očekuju: sve na 5 daje balansiran, upotrebljiv zvuk, a mali pomeraji na Bass ili Treble daju proporcionalne rezultate umesto divljih skokova.

Pošto u Koraku 5 isključujemo i presence mrežu, ova mreža postaje glavni oblikovač visokih frekvencija u pojačalu. To je blackface filozofija — o svetlini odlučuju EQ i gitara, ne skriveno kolo.

Korak 4 — Izvadi 1500 pF "nos"

Evo ovog koji niko ne očekuje, i onog gde ti šema pred sobom stvarno isplati.

Posle anode drugog gain stepena, signal prolazi kroz 430 kΩ otpornik, a na tom čvoru kondenzator od 1500 pF šantuje ka masi. Izračunaj šta ta dva rade zajedno:

$$f_c = \frac{1}{2\pi R C} = \frac{1}{2\pi \cdot 430{,}000 \cdot 1500 \times 10^{-12}} \approx 247\ \text{Hz}$$

To je propust niskih na 247 Hz, i sedi usred pretpojačala. Sve iznad dubokog basa se progresivno zavaljuje, tačno tu, u gain strukturi — pre nego što uopšte stigne do master volume-a.

Odatle dolazi taj "nos" pojačala. Stepen nosi mnogo niskih i donjih srednjih frekvencija, dok su gornje srednje frekvencije i vrh namerno prigušeni — pa pojačalo zvuči zatvoreno i obojeno srednjim frekvencijama, a presence mreža i Tone Stack se onda bore oko odluke o boji zvuka koja je već doneta korak ranije.

Taj kondenzator izvadim u potpunosti.

Time se:

• stepen radi širokopojasno za gitarske potrebe, umesto da stigne unapred nagnut na tamno — pojačalo odmah deluje otvorenije i poštenije
• odluka o boji zvuka pomera tamo gde joj je mesto — u Tone Stack i mrežu povratne sprege — umesto u skriveni propust niskih i presence kolo koje ga kompenzuje

Nađi ga na svojoj ploči pre nego što bilo šta odsečeš. Ovaj kondenzator je C35 na zeleno-pločastim revizijama i C9 na kombinovanom Fender servisnom dijagramu, a na bar jednoj sklopljenoj ploči Fender na tom mestu stavlja jumper umesto kondenzatora. Ako tvoja ploča ima jumper tu, nemaš šta da vadiš — ovaj korak je već odrađen za tebe. Deo pronađi prateći ga od 430 kΩ otpornika, ne po broju sa šablona.

Ako hoćeš da rešiš oštrinu ili stabilnost na ovakvom pojačalu, grid stopperi, spojni kondenzatori i podešavanje povratne sprege su pravi alat za to. Širok propust niskih usred pretpojačala nije.

Korak 5 — Negativna povratna sprega i presence mreža

Klasična blackface pojačala koriste prostu petlju negativne povratne sprege oko izlaznog stepena da kontrolišu gain i pritegnu odziv, obično bez posebne presence kontrole na prednjoj ploči. Blues Junior ide drugim putem.

Povratna sprega mu se vraća sa sekundara izlaznog transformatora kroz 75 kΩ otpornik u fazni invertor, a šant mreža na tački injektiranja ima kondenzator od 0.1 µF sa 7.5 kΩ otpornikom, uz još jedan od 4.7 kΩ. Ta RC grana ima svoju graničnu frekvenciju na:

$$f_c = \frac{1}{2\pi \cdot 7500 \cdot 0.1 \times 10^{-6}} \approx 212\ \text{Hz}$$

Znači, iznad otprilike 212 Hz — što je suštinski ceo gitarski opseg — ta grana menja šant impedansu i smanjuje količinu povratne sprege. Manje povratne sprege znači više gaina i manje prigušenja na vrhu. To je fiksno, interno presence kolo, i to široko, ne suptilan vrh.

Vredi primetiti i da topologija nije blackface. Deluxe Reverb ubacuje povratnu spregu u rep katode faznog invertora kroz mali otpornik — 820 Ω u rep od 100 Ω je klasičan raspored. Junior ga ubacuje u mrežicu, kroz veliki otpornik. Znači, "promeni otpornik povratne sprege na Fender vrednosti" nije prosta zamena jedan-za-jedan — ta dva kola žele različite brojke jer su injektirana na različitim mestima.

Sad kad pretpojačalo radi otvoreno umesto nazalno filtrirano, ta presence mreža je u najboljem slučaju suvišna, a u najgorem kontraproduktivna. Preradi vrednosti povratne sprege za odziv koji hoćeš i izbaci presence granu iz jednačine. Izlazni stepen onda:

• odgovara kao stari Fender — čvrsto, a ne sterilno; artikulisano, a ne razuvijeno
• drži dosledan karakter visokih frekvencija kroz sva podešavanja jačine, umesto da se pomera kako se petlja ponaša

O svetlini sad odlučuju Tone Stack, zvučnik i gitara. Tako to rade klasici.

Korak 6 — Biasuj EL84 hladnije

Junior postavlja EL84 bias fiksnim otpornim razdelnikom — iz fabrike nema trimera — a kontrolne mrežice sede na otprilike −10.6 V. Vodi ih prilično vruće.

Uobičajen mod je da ugradiš trimer i precizno podesiš struju mirovanja, i to je sasvim dobra ideja. Za ovu izgradnju ostajem konceptualno na fixed-bias-u i prosto menjam otpornik koji postavlja bias vrednošću koja vodi lampe hladnije.

Maksimalna disipacija anode kod EL84 je 12 W, što je mali budžet — mnogo manje prostora za grešku nego kod 6L6. Spuštanje struje mirovanja:

• povećava čist hedrum, gura pojavu distorzije izlaznih lampi dalje po skali
• smanjuje oštrinu kad pojačalo sviraš glasno, daje mekši, kontrolisaniji prelaz u distorziju
• produžava vek lampi, jer ih ne voziš na ivici celo veče

I dalje dobijaš EL84 crunch kad ga zavrneš do kraja ili udariš boost-om. Samo je sabraniji i manje šiljat — bolji partner za blackface-obojeno pretpojačalo koje upravo gradiš.

Ako bias podešavaš merenjem, a ne po vrednosti otpornika, metod preko otpornosti izlaznog transformatora je onako kako ja to radim, a Bias Bench će odraditi aritmetiku.

Šta Namerno Ostavljamo Netaknuto

Spojne kondenzatore. I ovo je prava odluka, ne propust.

U dosta vintage-stil recepata za modove, spojni kondenzatori se smanjuju da bi se stanjio niski kraj i sprečilo da pojačalo "flubuje" kad distorzira. Ovde ostaju tačno onakvi kakve ih je Fender ugradio, jer cilj nije lomljiv, izgladneo vintage klon. Ono što hoću od ovog pojačala je:

• čvrst, moderan bass koji se drži pod distorzijom, bitno i za savremeno sviranje i za pedale sa jačim gainom
• pretpojačalo i izlazni stepen koji ostaju artikulisani dok distorziraju, umesto da kolabiraju u kašu

Twin-stil mreža, izvađeni 1500 pF "nos" i hladnije EL84 daju ti čistiji, Fenderiji prednji kraj. Originalni spojni kondenzatori drže čvrstinu na koju se dosta svirača stvarno oslanja. Menjaš oboje i menjaš dve stvari odjednom — a ne dobiješ ni jednu kako treba.

Ako ispadne previše svetlo

Sa izvađenim "nosom" i otvorenim pretpojačalom, pojačalo je primetno transparentnije. Za ovaj stil moda to je i poenta — svetlinu oblikuješ gitarom i tonskim kontrolama, umesto da se boriš protiv tamnog kola. Ali ako je za tvoje uši ili tvoj zvučnik previše:

Vrati šant kondenzator, ali mnogo manje vrednosti. Naspram istog tog 430 kΩ, aritmetika ti tačno kaže šta dobijaš:

• 220 pF stavlja graničnu frekvenciju na oko 1.7 kHz — blago pripitomljavanje vrha
• 100 pF je na oko 3.7 kHz — jedva primetno, samo skine ivicu

Oba su potpuno druga priča od fabričkog 1500 pF na 247 Hz. Ovde samo podrezuješ vrh, ne preglašavaš celo pojačalo.

Mali šant kondenzator negde drugde, dalje u pretpojačalu, radi nešto slično. Ja sam koristio 500 pF preko anodnog otpornika dalje niz lanac, da izgladim ono što je od "ice-pick" efekta ostalo. Imaj u vidu da se oznake razlikuju između revizija ploče — deo isprati na svom pojačalu, ne veruj broju iz teksta. Ni iz ovog.

Ja bih ga potpuno izostavio i oslonio se na Tone Stack i tone dugme na gitari. U bend miksu malo viška vazduha ti je obično prijatelj, ne neprijatelj.

Kako Je Ispalo

Na papiru su ovo vrednosti otpornika i kondenzatora. U prostoriji menjaju šta je pojačalo.

Klinovi. Neck magnet prestaje da kolabira u vunastu maglu. Dobijaš klavirski nizak kraj i jasne, zvonke srednje frekvencije koje istinski podsete na dobar blackface Fender — isporučene, neverovatno, iz EL84 combo pojačala.

Ivica raspada. Sad možeš parkirati pojačalo baš na ivici. Zagrizi i pojačalo se zagrebe; popusti i očisti se. Slično dobro podešenom Deluxe Reverb-u — što je i cela poenta ove vežbe.

Pedale. Overdrive, boost i delay počinju da se ponašaju kao produžetak pojačala, ne kao flaster za njega. Čvršći niski kraj i hladniji bias drže sve artikulisano, a Twin-stil EQ i otvoreno pretpojačalo znače da se pedale više ne bore sa ugrađenom mid grbom i lomljivim presence vrhom.

I dalje zvuči kao Blues Junior — kompaktan, okretan, neposredan. Samo su mu maniri sad čvrsto u blackface teritoriji.

Za svakog ko je ikad voleo ono što Blues Junior skoro postiže, ovo je ta slatka tačka: praktičan combo spreman za nastup, koji konačno živi u skladu sa svojim izgledom.

Probaj Odmah

Pre nego što naručiš i jedan kondenzator, idi i pogledaj promenu Tone Stack-a u Tone Stack Lab-u. Podesi Blues Junior vrednosti — 100 kΩ slope, 250 pF treble, .022 µF bass, .022 µF mid — i gledaj krivu. Onda promeni bass kondenzator na 0.1 µF, mid na 0.047 µF, i posmatraj kako se ceo niski kraj razvija naniže dok se mid grba spljoštava. Ta jedna slika je najveći deo ovog teksta, i ne košta ništa da je pogledaš.

Pa uradi isto za izlazni stepen u Feedback Lab-u: razlika između petlje povratne sprege sa presence granom i one bez nje je tačno onakva stvar koju je mnogo lakše videti nego opisati rečima.

Izvori

• Sve fabričke vrednosti komponenti su pročitane sa Fender Musical Instruments kombinovanog Blues Junior servisnog dijagrama, crtež 0057275000 Rev D: 10 kΩ ulazni grid stopper, raspored 1 MΩ / 130 kΩ volume pota sa 100 pF bleed-om, Tone Stack sa 100 kΩ slope i 250 pF / .022 µF / .022 µF, mreža 430 kΩ + 1500 pF, otpornik povratne sprege od 75 kΩ sa šantom 7.5 kΩ / 0.1 µF / 4.7 kΩ, 220 kΩ EL84 grid leak otpornici, 1.5 kΩ grid stopperi i 100 Ω ekranski otpornici, i bias čvor na −10.6 V.
• Specifikacija izlaznog testa 15 W / 10.95 V_rms / 8 Ω / 5 % THD je odštampana na tom istom dijagramu.
• Vrednosti Tone Stack-a blackface Twin-a (0.1 µF bass, 0.047 µF mid, 10 kΩ audio mid pot) su iz Fender AB763 kola.
• Raspored povratne sprege 820 Ω / 100 Ω je iz blackface AB763 Deluxe Reverb-a, naveden samo radi poređenja — to je topologija sa injektiranjem u katodu i ne presađuje se direktno.
• Maksimalna disipacija anode EL84 od 12 W je vrednost sa datasheeta.
• Oznake se razlikuju između revizija ploče. Kondenzator "nosa" je C35 na zeleno-pločastim rasporedima i C9 na kombinovanom dijagramu. Delove isprati na svom pojačalu; ne seci po broju sa šablona.
